Cellule blindée TMP
Enceinte de télémanipulation et de production de radiopharmaceutiques
La cellule blindée TMP à fort blindage a été conçue pour permettre aux opérateurs un maximum d’opérations à chaud.
Elle est équipée de télémanipulateurs afin de réaliser des manipulations plus complexes et peut être également équipée de pinces rotules pour des tâches plus simples.
LES + Cellule blindée TMP
- Conformité BPF (GMP): répond aux exigences des bonnes pratiques de fabrication
- Filtration : qualité d’air suivant norme ISO 14644-1, filtres HEPA (entrée) / HEPA + charbon actif (sortie)
- Etanchéité : Classe 3 d’étanchéité suivant norme ISO 10648
- Radioprotection adaptée : comprise entre 100 et 250 mm d’épaisseur de plomb selon vos besoins
- Manipulation optimisée : équipée de deux télémanipulateurs et/ou de deux pinces rotules, la cellule est configurée pour permettre les taches ou opérations nécessaires
DESCRIPTION
La cellule blindée TMP a été conçue pour permettre aux opérateurs un maximum d’opérations à chaud. Cette gamme de cellules blindées est personnalisable et adaptée à vos besoins selon vos applications (recherche et production).
Une cellule à fort blindage pour toutes vos applications

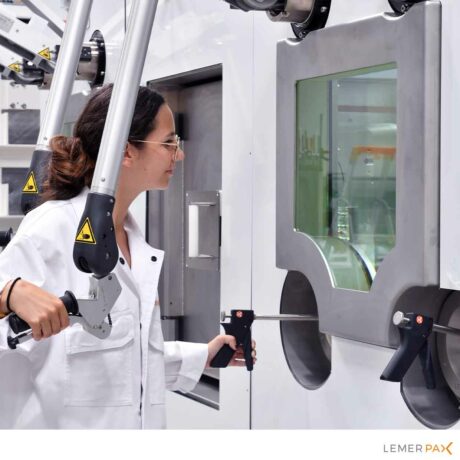

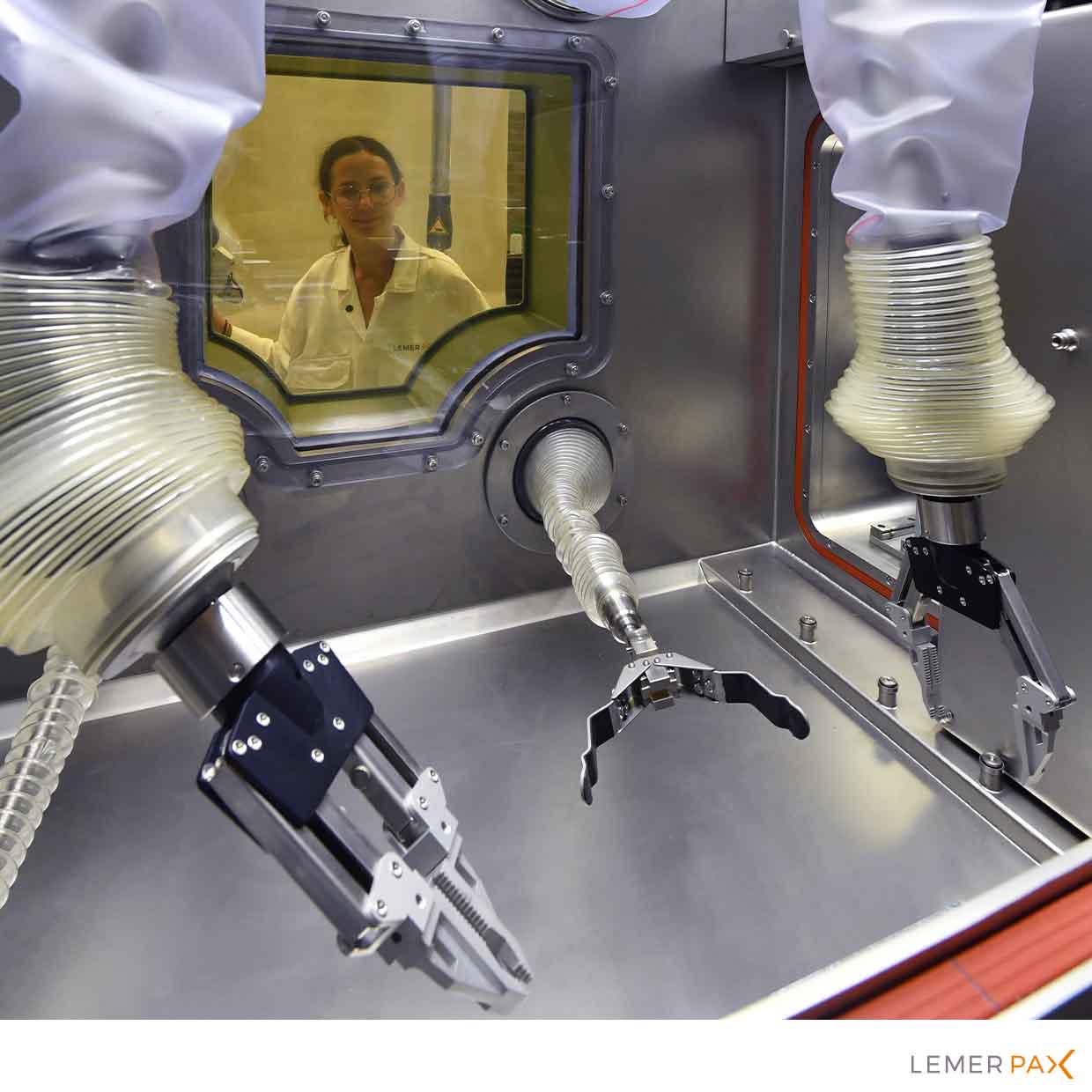

Cette cellule à fort blindage comporte des télémanipulateurs afin de réaliser des manipulations plus complexes. Elles peuvent être également disposer de pinces rotules pour des tâches plus simples.
Les TMP répondent parfaitement aux exigences réglementaires. Autant sur les bonnes pratiques de fabrication (GMP) que celles des normes de radioprotection.
Leurs finitions intérieures soignées (absence d’aspérité Ra < 0,8 μm) en Inox 316L et leurs angles rayonnés sont adaptées au nettoyage et la décontamination.

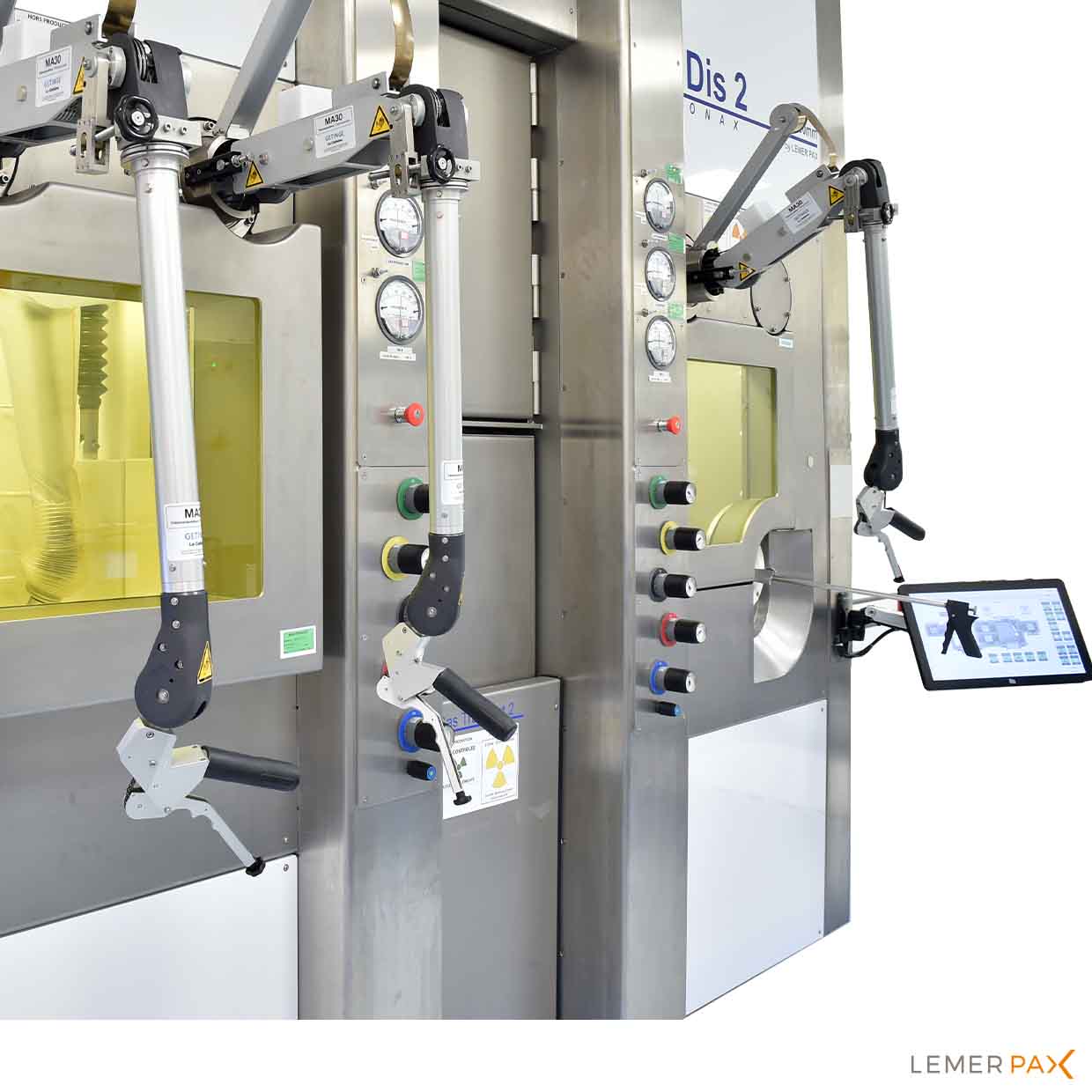

Le raccordement au réseau de ventilation nucléaire du bâtiment s’effectue par des vannes à ouverture automatique permettant la mise en dépression ou le confinement de l’enceinte. Un manomètre affiche en continu le niveau de dépression dans l’enceinte*. La filtration est assurée par un filtre HEPA en entrée et un ou plusieurs filtres HEPA et charbon actif en sortie. Ces derniers sont installés en standard à l’intérieur de l’enceinte.

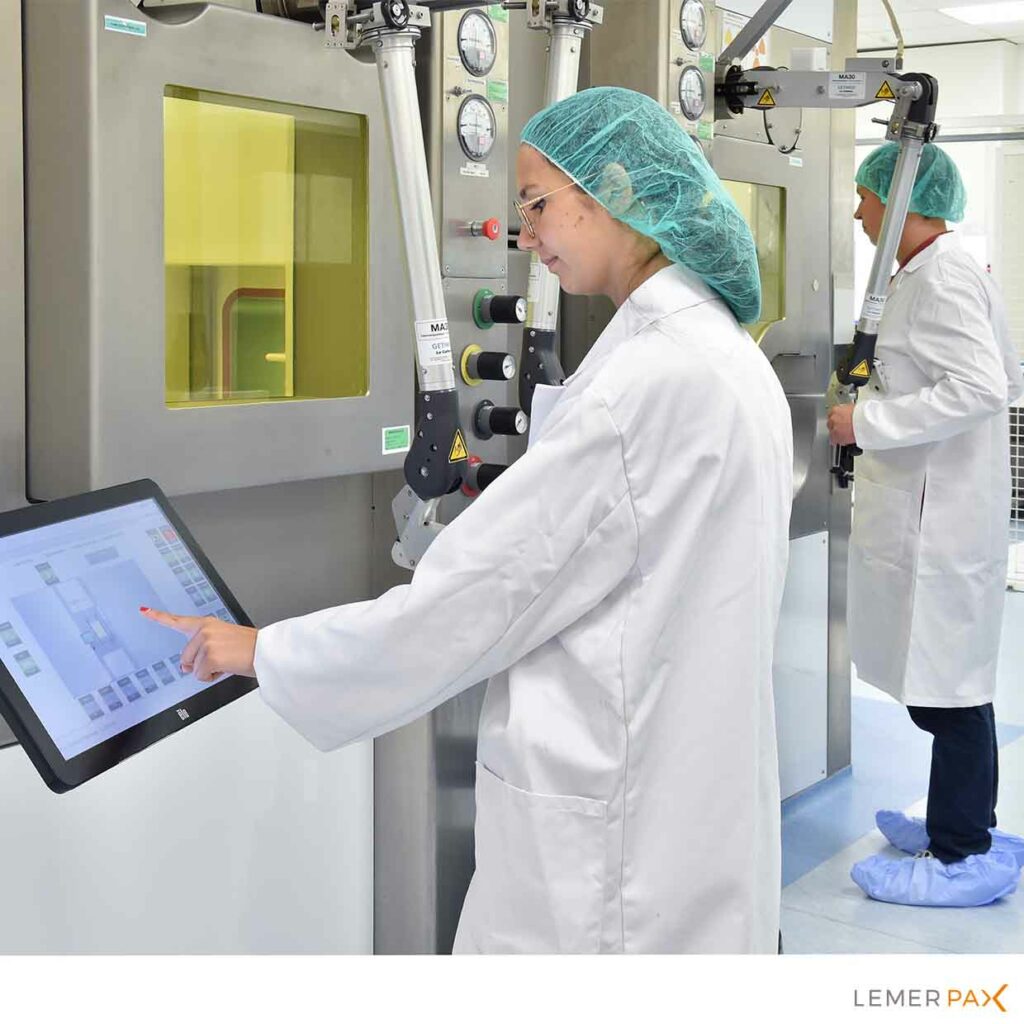

L’ensemble des fonctions de la cellule est piloté par écran tactile : gonflage des joints, éclairage, gestion des vannes de ventilation… L’écran permet également l’affichage des valeurs d’irradiation et de dépression internes de chaque enceinte en continu*.
La cellule blindée TMP permet de réaliser un maximum d’opérations à chaud

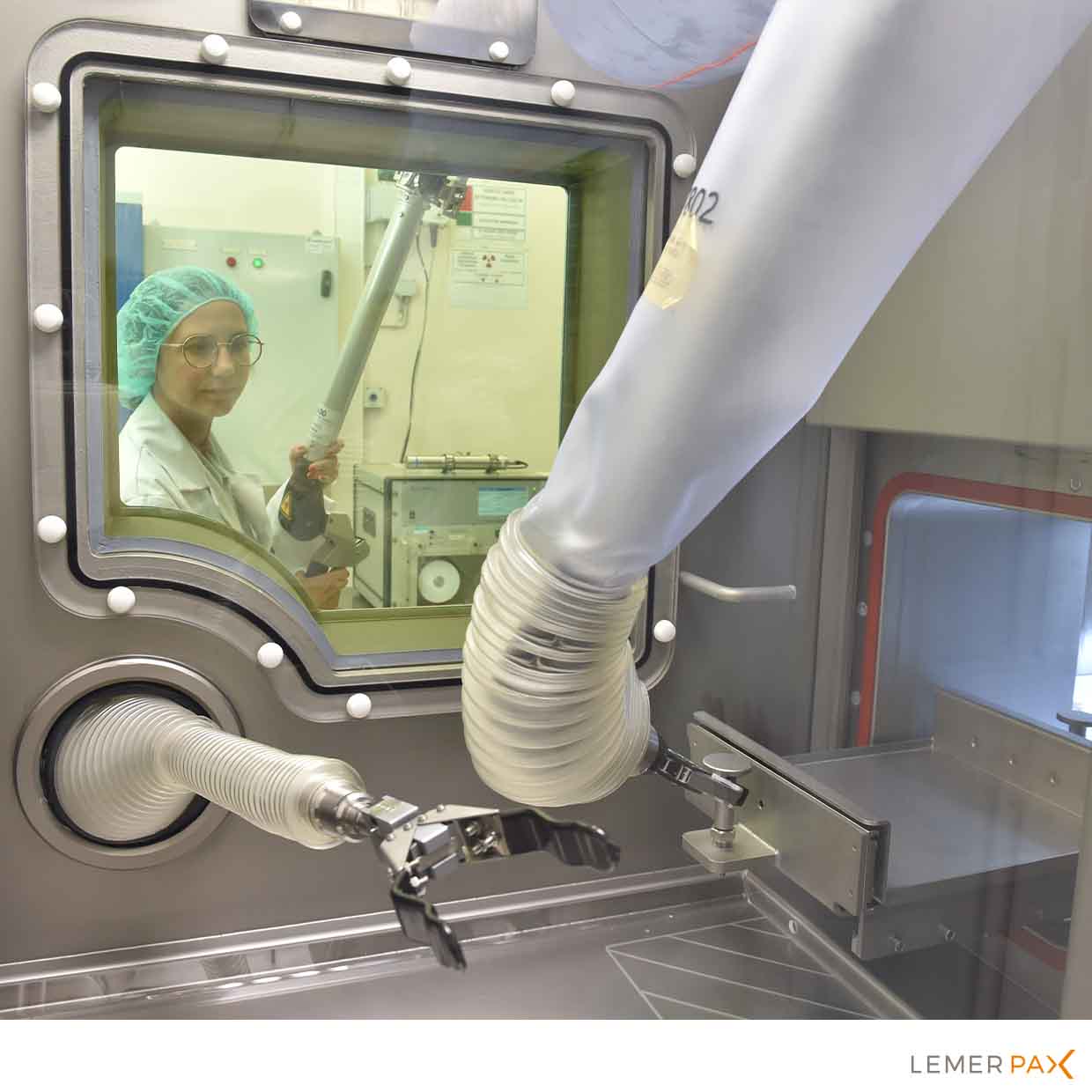

L’enceinte dispose en face avant d’un large hublot de vision en verre au plomb (dimensions : L 460 x H 460 mm). Ce qui permet une visibilité totale de l’espace de travail. L’intérieur de l’enceinte (Largeur du plan de travail comprise entre 1 000 et 2 000 mm de largeur et une profondeur comprise 800 et 1 200 mm) offre un espace de travail confortable et totalement accessible à l’aide de pinces rotulées et/ou de télémanipulateurs installés en conséquence.
L’accès à l’espace de travail s’effectue par une large porte en face arrière. Située en galerie technique, elle facilite toute opération de chargement et/ou de nettoyage. Cette configuration permet de séparer la zone de travail (côté laboratoire) de la zone arrière (côté technique) avec des niveaux de pression et d’empoussièrement différents.

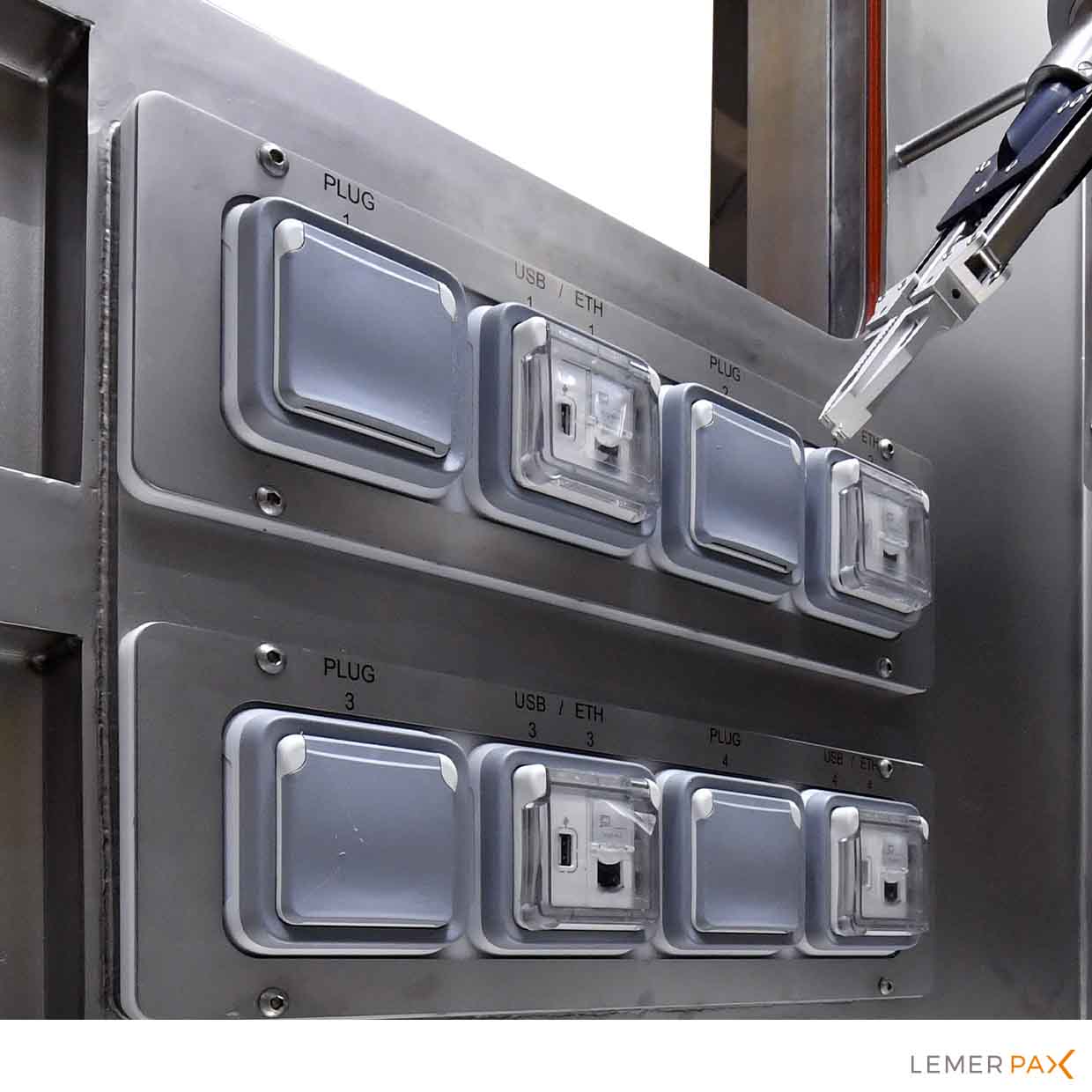

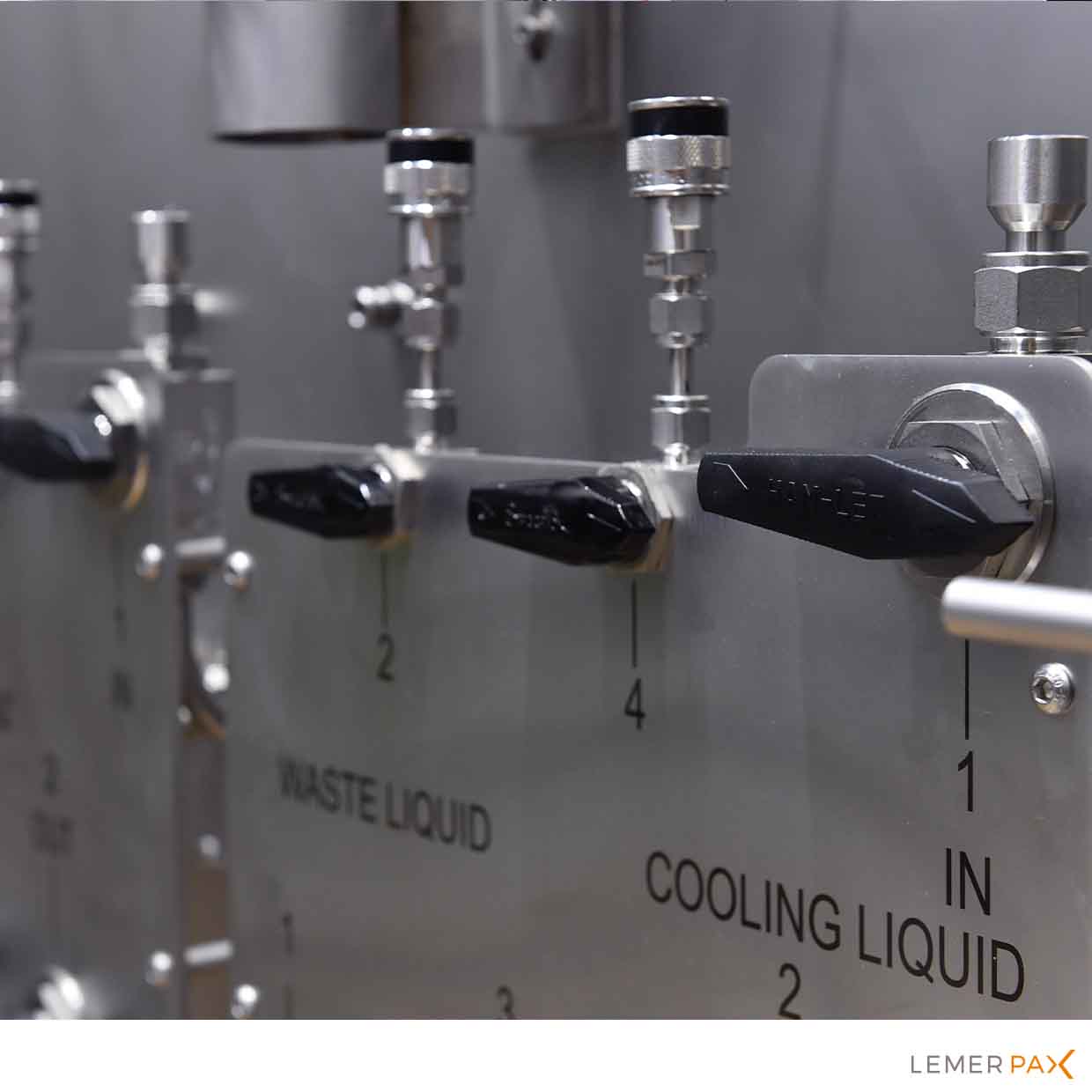

Disposant d’arrivées de tubulures de cibles liquides ou gazeuses, ainsi que de différentes connectiques électriques (éthernet, USB) et fluidiques (azote, hydrogène, air comprimé…), la cellule est en mesure de répondre aux différents besoins des opérateurs.
Elle dispose également de prises électriques pilotables individuellement.

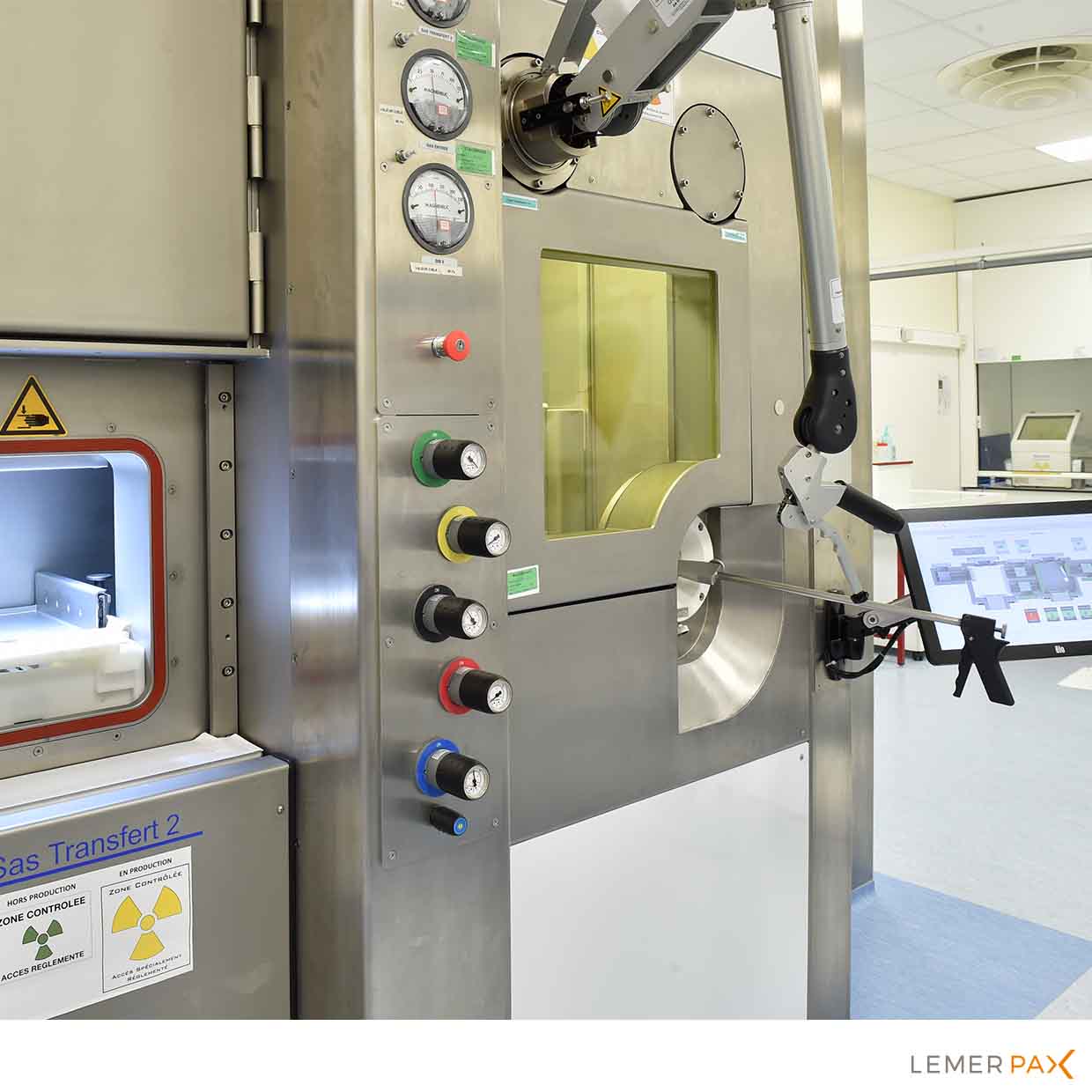

La cellule peut accueillir un large sas blindé ou d’une simple porte coulissante automatique en intérieur cellule pour permettre l’entrée ou la sortie de produits. Le sas dispose d’un tiroir de chargement manœuvré automatiquement pour faciliter les opérations de transfert.
En option et selon les applications, l’enceinte peut accueillir :
- sas DPTE® et portes PMP
- compartiment poubelle à déchets liquides ou solides
- emplacement activimètre
- sortie flacon
CARACTÉRISTIQUES
- Dim. extérieures : dépendent des dimensions des caissons intérieurs
- Poids de la cellule : lié à l'épaisseur de blindage et aux dimensions des caissons intérieurs
- Finition extérieure : finition alu laque blanc, similaire aux panneaux de salles blanches, et Inox 304L
- Raccordement au réseau de ventilation nucléaire : DN50 par caisson – aspiration env.50m3/h.
- Tension d’alimentation générale : 230 V / 32 A - 50 / 60 Hz
- Echanges de signaux : plusieurs contacts secs sont prévus pour les échanges avec l'installation. Des signaux 4-20mA peuvent être fournis.
- Air comprimé : 7 bars - Qualité d'air 2-4-2 suivant ISO 8573-1
- Gaz technique : à définir en fonction des besoins
- Charge au sol : liée au poids de la cellule
