Pinces de manipulation à distance
Référence :
PAD14
Retrouvez l'ensemble des références de ce produit en téléchargeant la fiche produit
Conçues pour les milieux irradiants
LES + Pinces de manipulation à distance
- Protection biologique renforcée : la conception intègre un renforcement de la protection biologique dans l’axe (ajustement des jeux mécaniques et sélection des matériaux utilisés)
- Ergonomie : têtes de pinces très facilement déconnectables et interchangeables, réglage de l’ouverture des becs et blocage en position par serrage de la vis moletée
DESCRIPTION
Les pinces de manipulation Lemer Pax sont composées d’un corps de pince et d’un raccord connectable en inox sur lequel se verrouille la tête de pince adaptée au type d’objet à saisir.
Les têtes de pinces sont très facilement déconnectables et interchangeables à distance. La vis moletée du corps de pince permet de régler l’amplitude de l’ouverture et de bloquer le serrage des becs.
Applications des Pinces de manipulation à distance
Les pinces de manipulation Lemer Pax sont conçues aussi bien pour le travail à distance en enceinte blindée pour radio-isotopes que pour l’intervention en milieu contaminé.

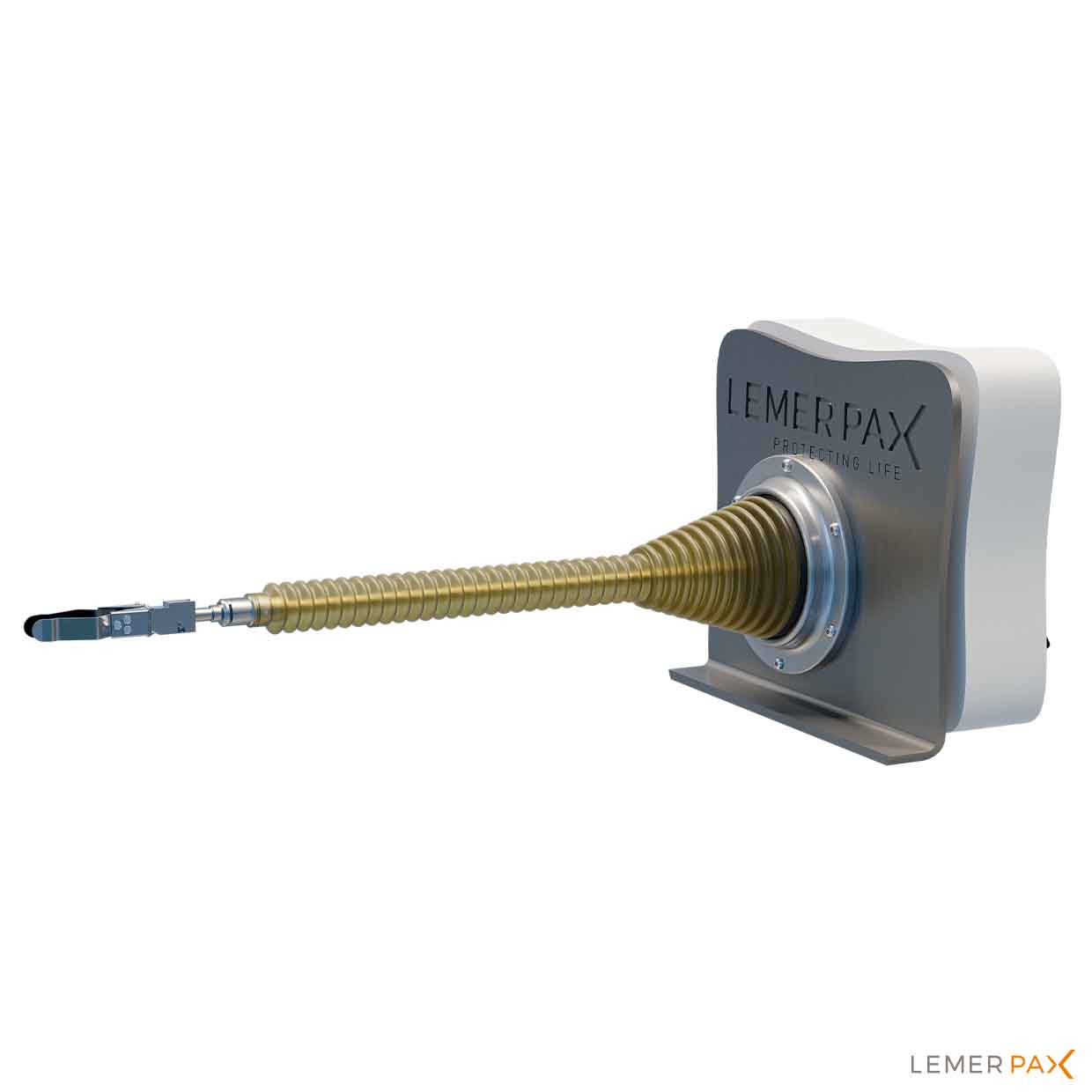

Ensemble pinces et rotules
L’ensemble pinces et rotules Lemer Pax permet d’effectuer, à distance, la manipulation et le travail sur des produits dangereux, notamment radioactifs.
Couplées aux rotules de manipulation, elles sont particulièrement adaptées au travail des radioisotopes en boîte à gants ou en enceinte blindée.

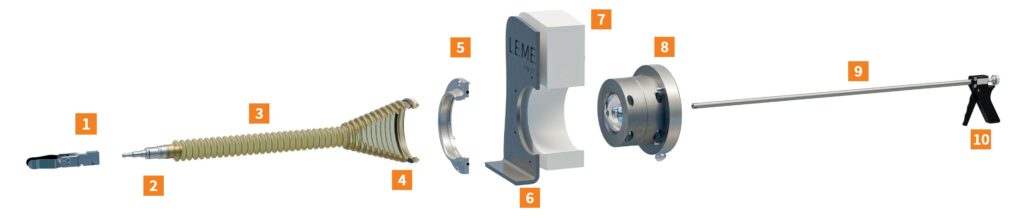

1 | Tête de pince adaptable
2 | Raccord connectable (indépendant ou non du soufflet)
3 | Soufflet d’étanchéité
4 | Bague éjectable
5 | Bague d’étanchéité
6 | Possible enveloppe de l’enceinte blindée
7 | Enveloppe blindée
8 | Rotule de manipulation
9 | Tige de pince
10 | Pince

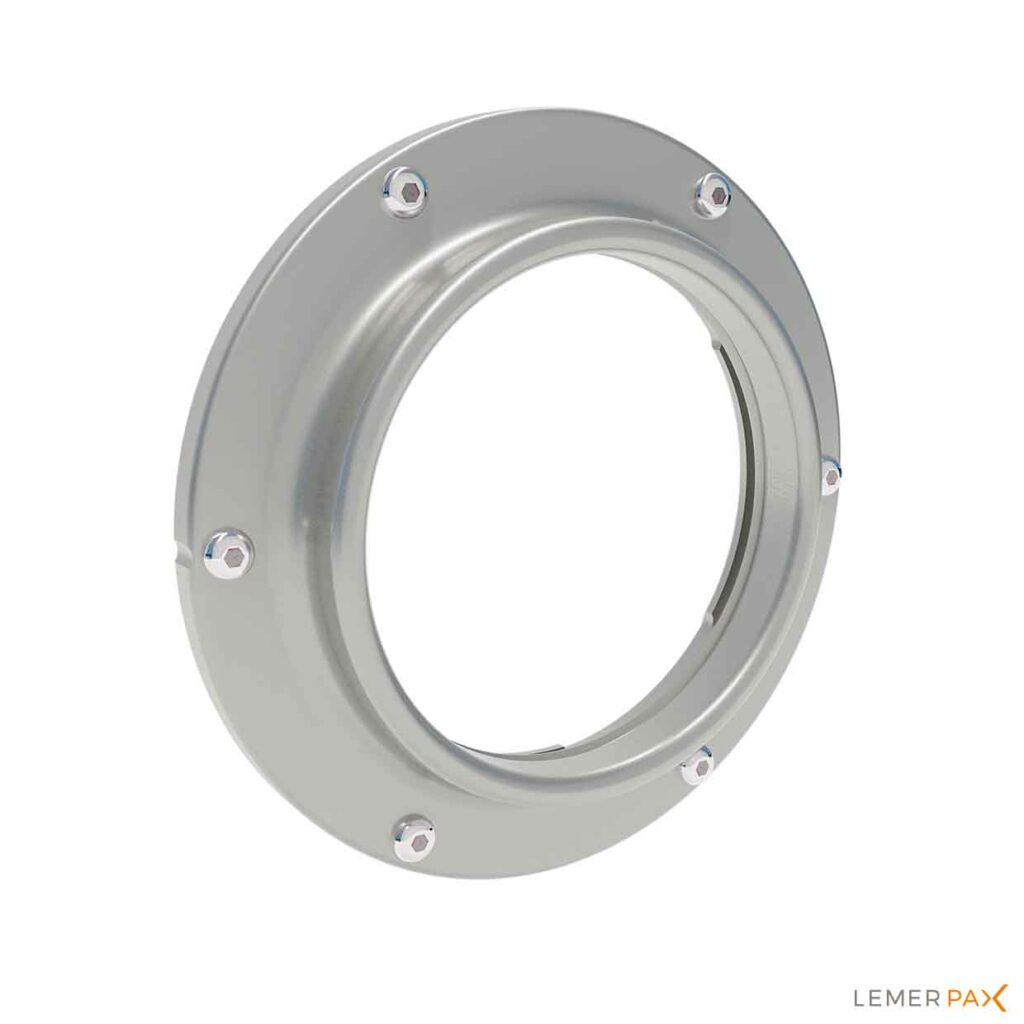

Bague d’étanchéité
Les bagues d’inox d’étanchéité servent au montage des soufflets. Elles assurent la jonction entre la cuve inox de confinement et le soufflet d’étanchéité de la pince de manipulation.
En variante, ces bagues peuvent être montées sur boîtes à gants (nous consulter).

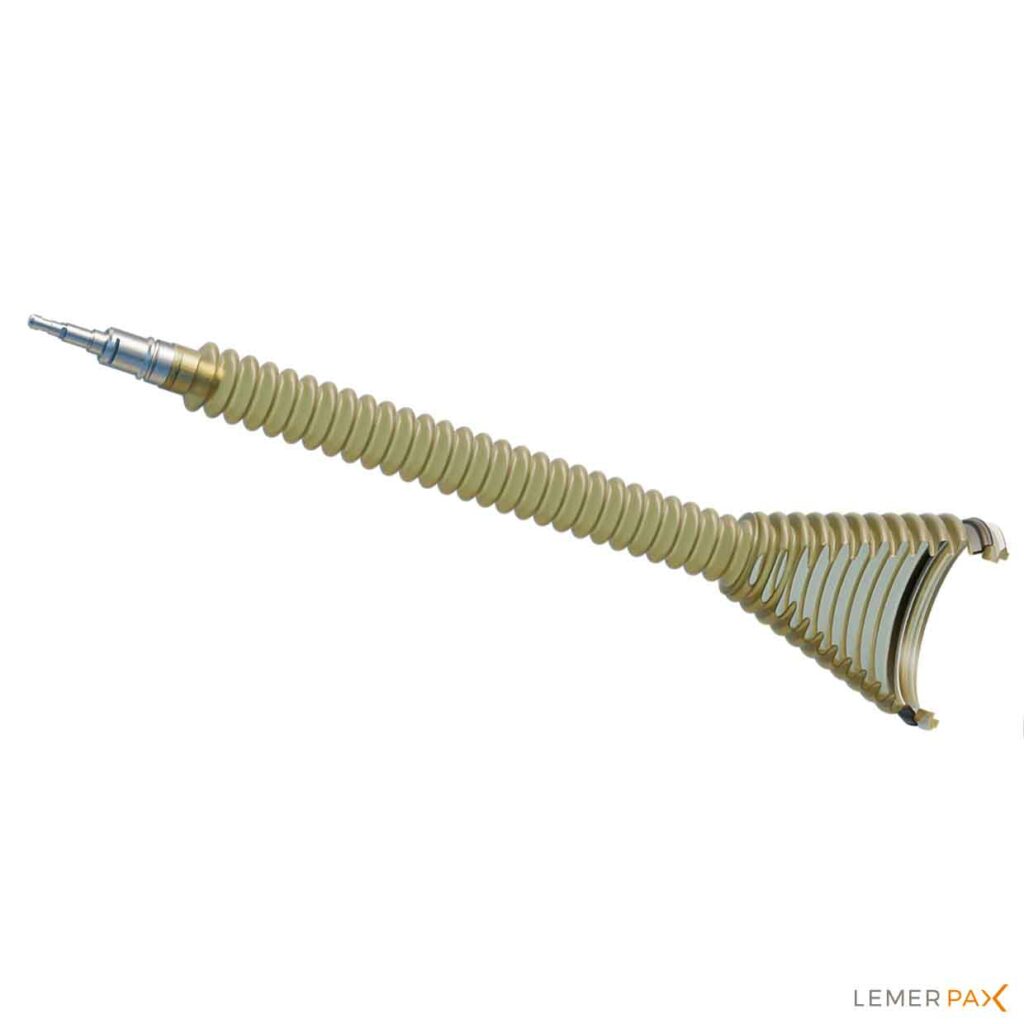

Soufflet d’étanchéité pour pinces de manipulation
Les soufflets d’étanchéité pour pince de manipulation PAD de Lemer Pax permettent de préserver le confinement étanche des enceintes blindées au niveau des organes de manipulation.
Réalisés suivant les standards ou sur mesure, les soufflets d’étanchéité pour pince de manipulation PAD sont définis par le type de fixation sur l’enceinte (Bague BE22 ou BE33) et la longueur de la tige de pince (elle-même définie par la profondeur de l’enceinte ou l’emplacement des éléments à manipuler). Le raccord connectable étanche est incorporé au soufflet et permet de faire la jonction entre la pince et la tête de pince.
En variante, ces soufflets peuvent être conçues pour s’adapter sur des ronds de gant (nous consulter).
CARACTÉRISTIQUES
- Capacité de charge : environ 5 Kg à un mètre.
- Diamètre de tige : Ø 14mm (diamètre Ø 12,5 mm sur demande)
- Longueur de tige : de 200 à 2000 mm (possibilités d’utilisation de rallonge pour augmenter la longueur)
- Verrouillage sur le raccord étanche par baïonnettes
- PAD14 : Pince PAD Ø14 mm, longueur de tige à nous préciser (pour la jonction avec l’ensemble des accessoires, il est impératif de commander soit le raccord PAD-RCI, soit un soufflet d’étanchéité PAD-SV)
- PAD-RCI : Raccord connectable étanche en inox (impératif pour la jonction entre la pince et la tête de pince)
- PAD-PSO : Tête de pince à serrage oblique avec becs standards caoutchoutés (polyvalence et économie)
- PAD-PSP : Tête de pince à serrage parallèle avec becs caoutchoutés
- PAD-SCIE : Tête de pince à scie à métaux
- PAD-PC : Tête de pince à ciseaux
- PAD-BR30 : Becs ronds pour flacons (Ø mini du flacon 30 mm) adaptables sur PAD-PSO
- PAD-BR65 : Becs ronds pour flacons (Ø mini du flacon 65 mm) adaptables sur PAD-PSO
- PAD-DDT : Platines de déconnexion des têtes de pince (râtelier tête de pince)
- PAD-DDR : Platines de déconnexion du raccord connectable (râtelier raccord connectable)
- PADRA90/----- : Renvoi d’angle connectable (nous préciser la longueur de tige de renvoi 30, 150 ou 300 mm)
- PAD-RT----- : Rallonge de tige de pince, longueur de 200 à 2 000 mm à nous préciser
