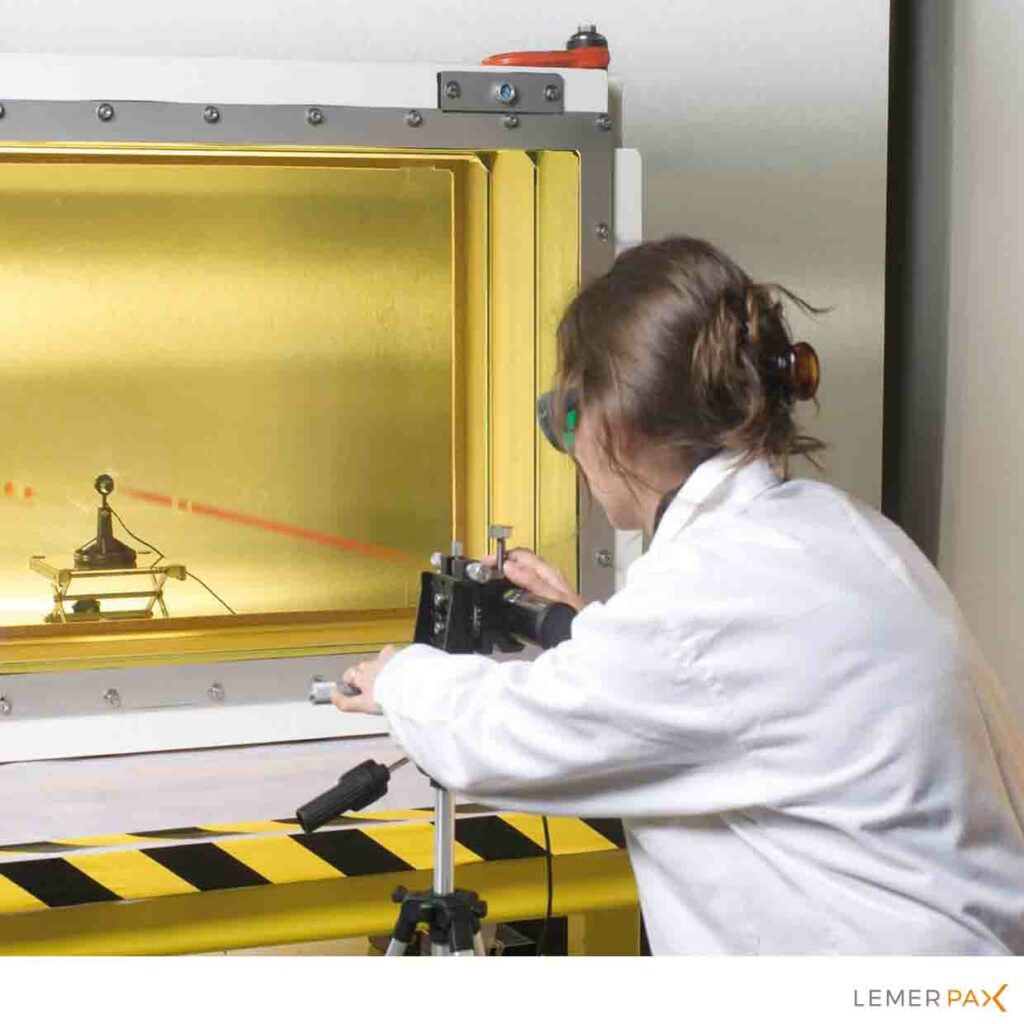

Fenêtres anti-radiation

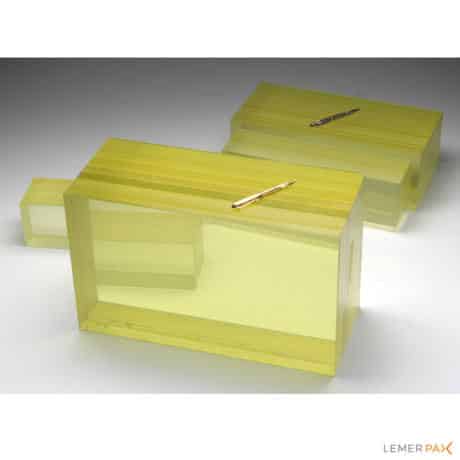

Fenêtres anti-radiation Type A : Dalle de verre nues

En technologie de verre coulée monobloc, ou laminé ultra résistant, Lemer Pax vous propose sous cette appellation type A de vous fournir des panneaux ou des dalles de verre sans encadrement.

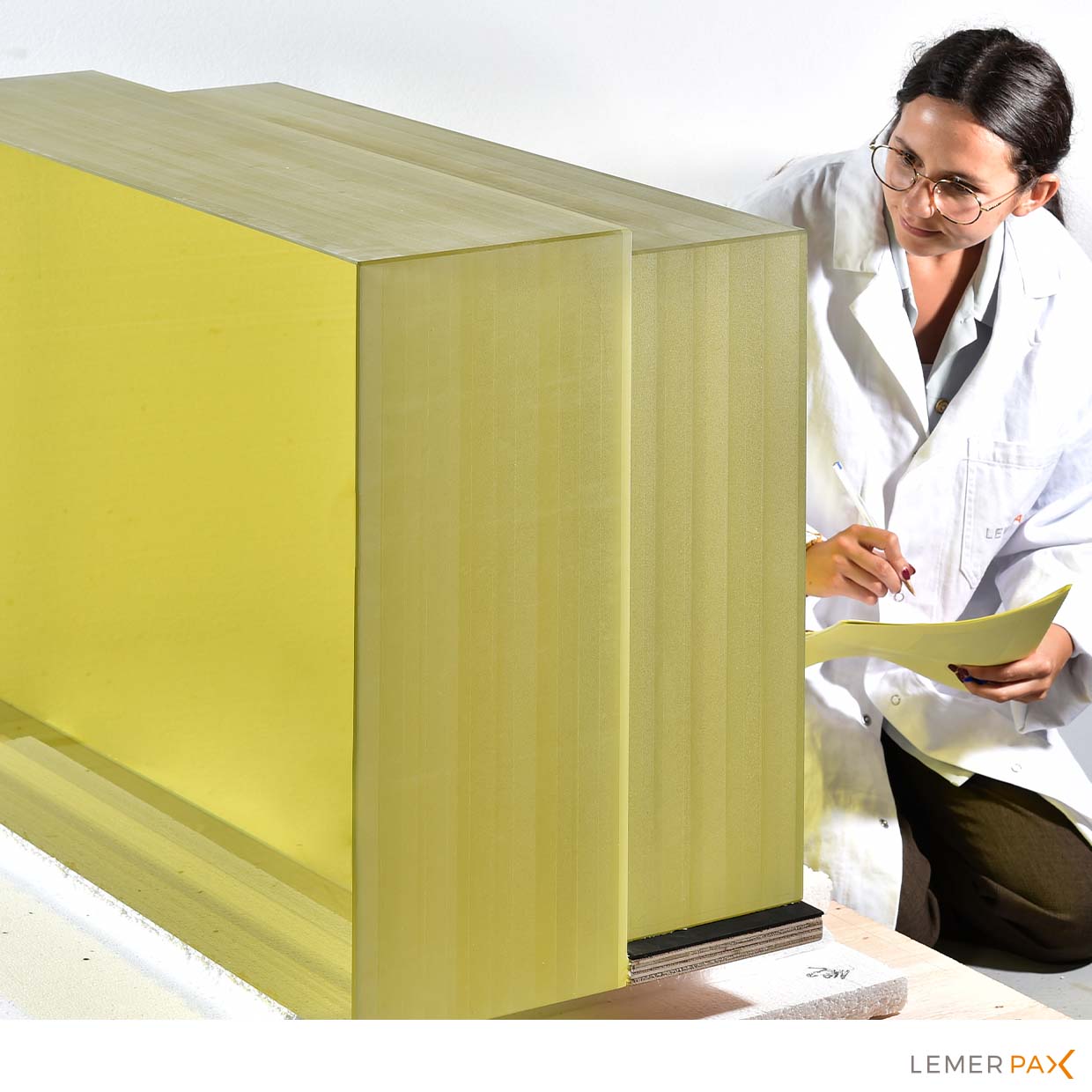

Du panneau de verre stabilisé, au bloc de verre au plomb haute densité, les différentes nuances et leurs caractéristiques

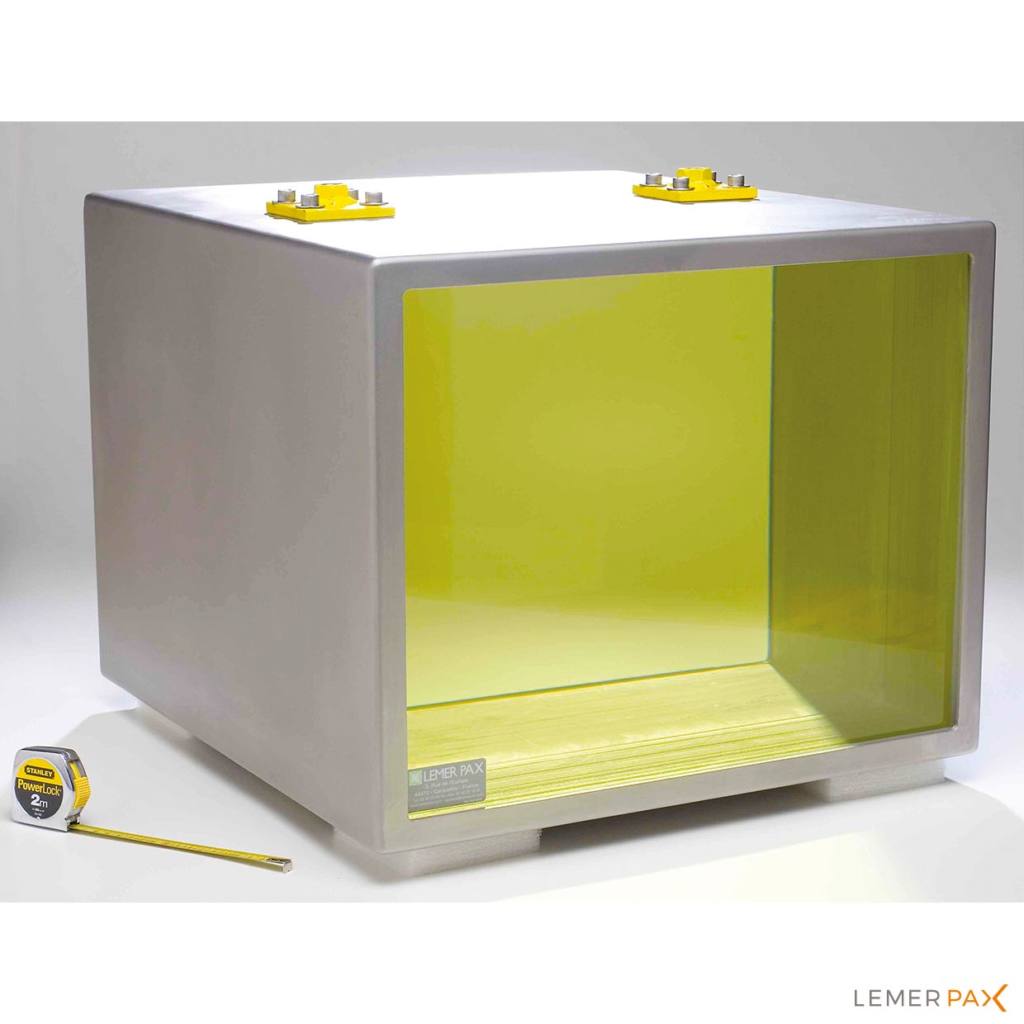

Fenêtres anti-radiation Type B : Dalles de verre intégrées dans un encadrement

Il s’agit d’une dalle de verre de type A intégrée dans un encadrement inox ou acier facilitant la manipulation et l’intégration de la dalle de verre dans vos projets.

L’interface entre la dalle de verre et son encadrement assure la continuité de la protection biologique.

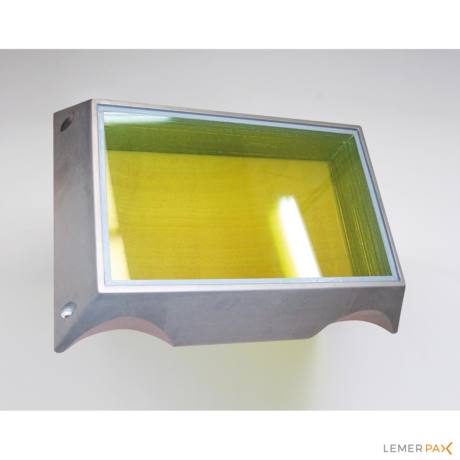

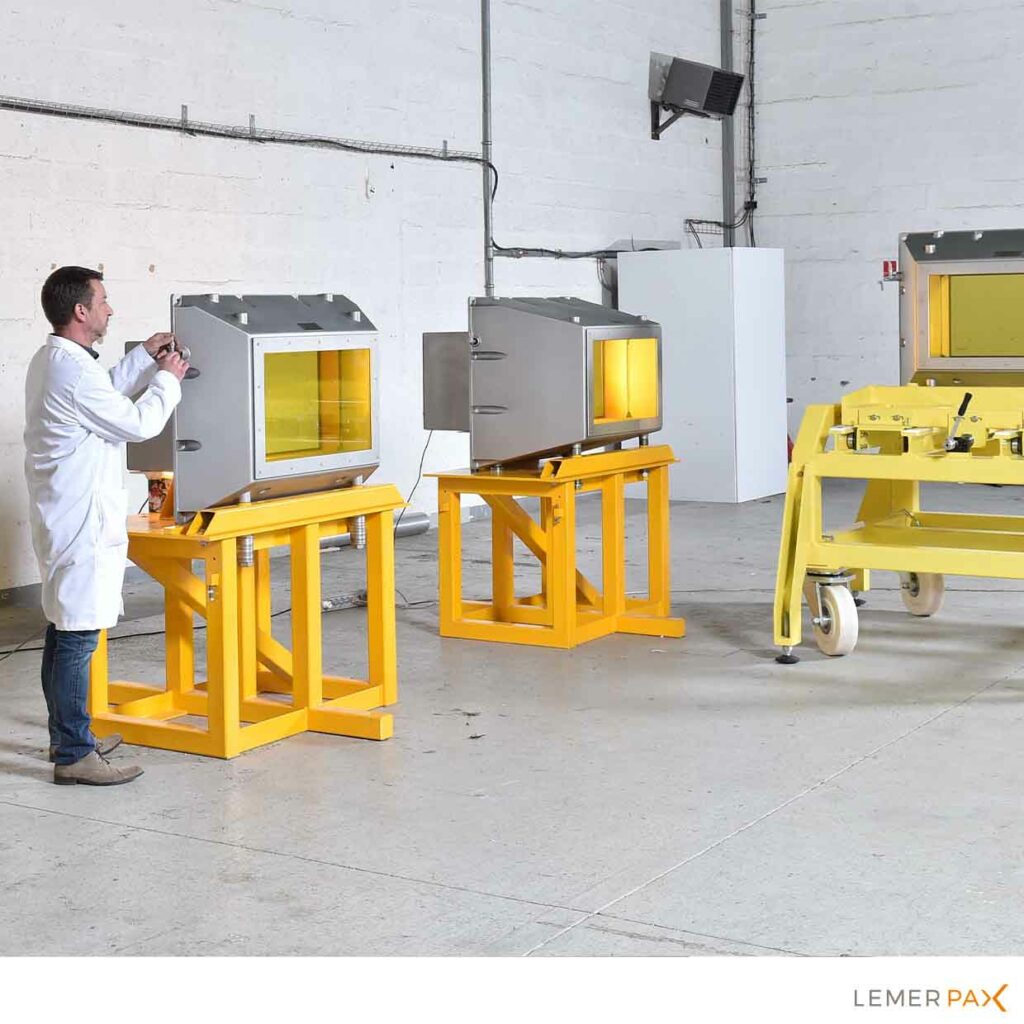

Fenêtres anti-radiation Type C : Hublot blindé avec son encadrement

Il s’agit d’une dalle de verre de type A intégrée dans sa monture blindée. La monture intègre une protection biologique en plomb enveloppée dans une cartérisation en inox ou en acier. Des points de manutention sont également intégrés à ce cadre.

Sa conception assure la continuité de la protection biologique entre le mur et la dalle de verre.

C’est un équipement complet, prêt à monter dans la réservation (ouverture) murale de votre cellule chaude.

Nos technologies sauront répondre à tous
vos impératifs de projet :

• Design intégrant le passage de télémanipulateur ou de système Pince/Rotule
• Hublot intégrant plusieurs nuances de verre
• Inertage de l’atmosphère enfermée dans le hublot

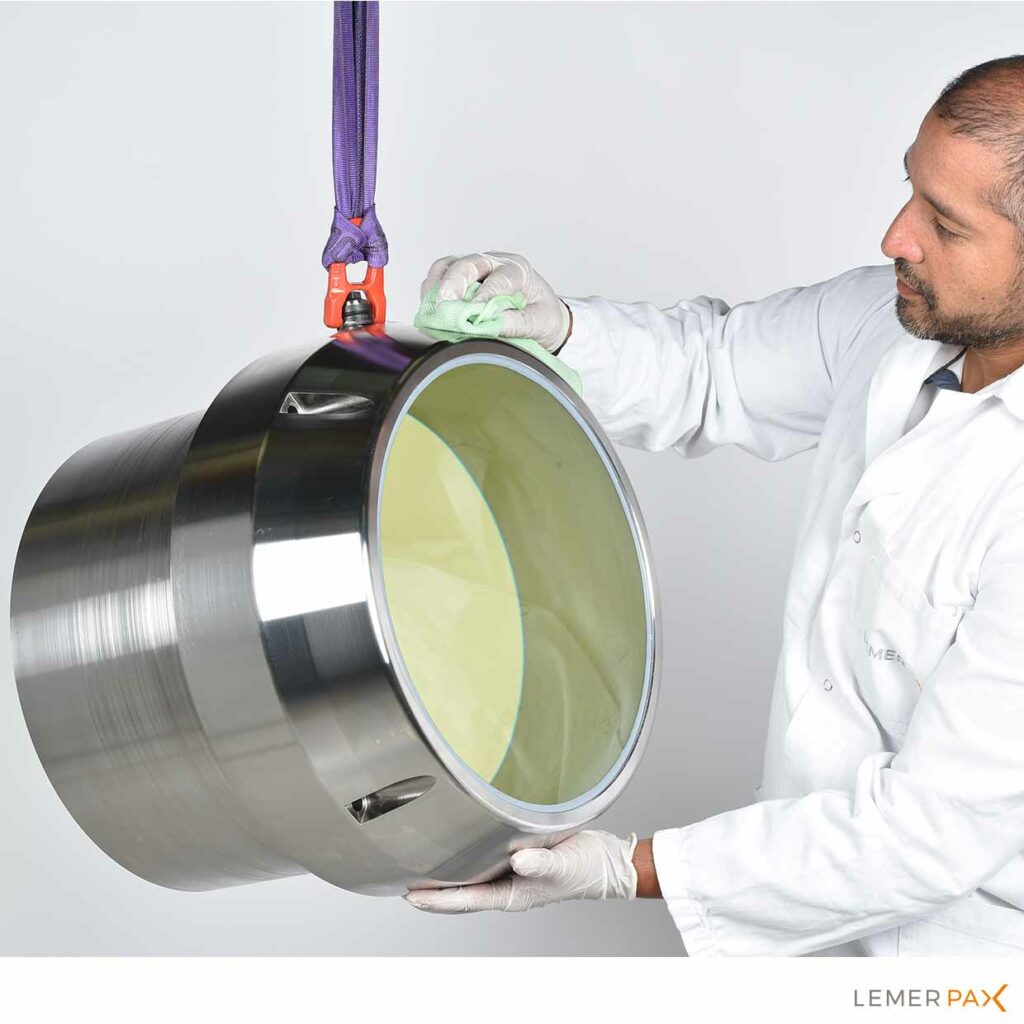

• Forme circulaire
• Dimensionnement par rapport aux angles de vision attendue

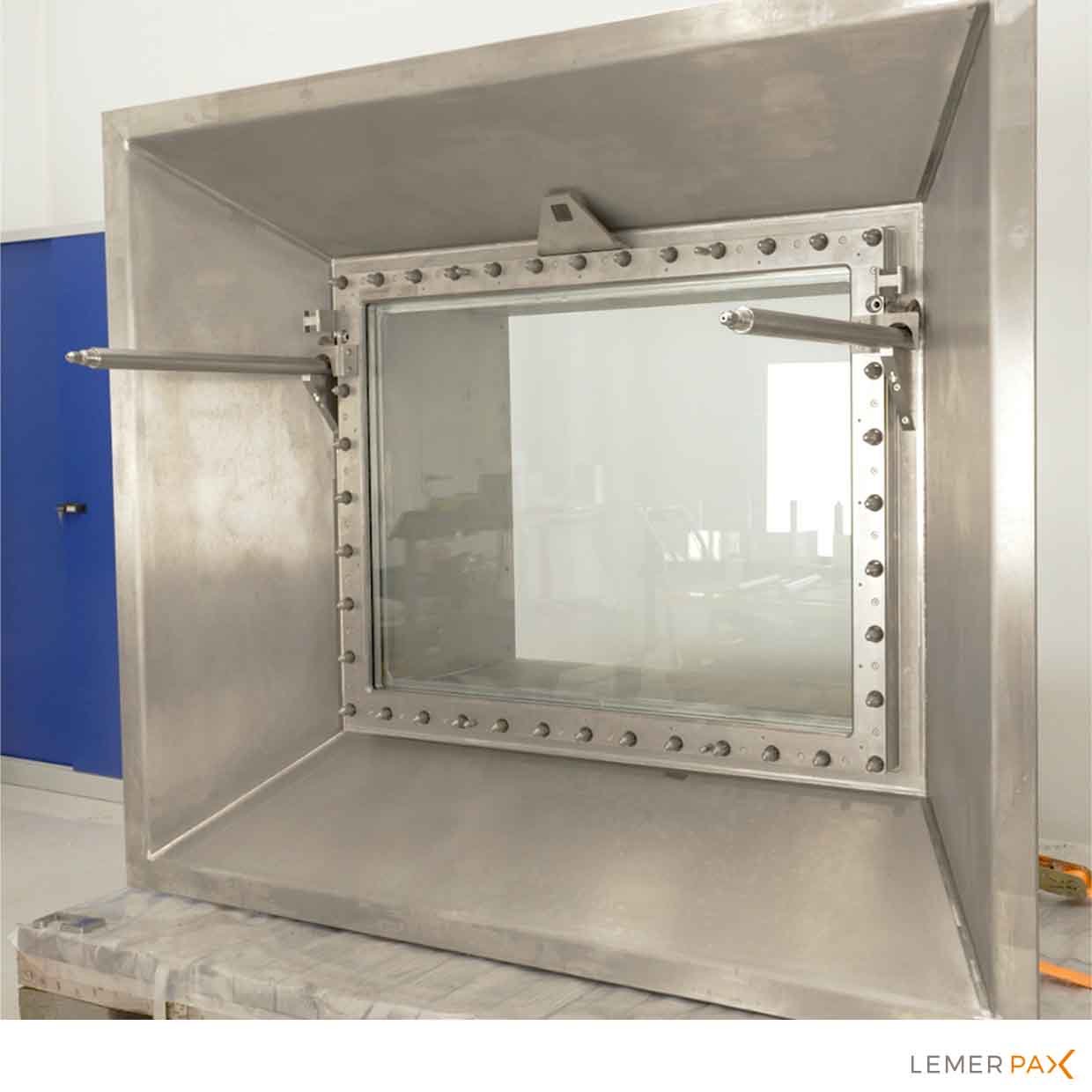

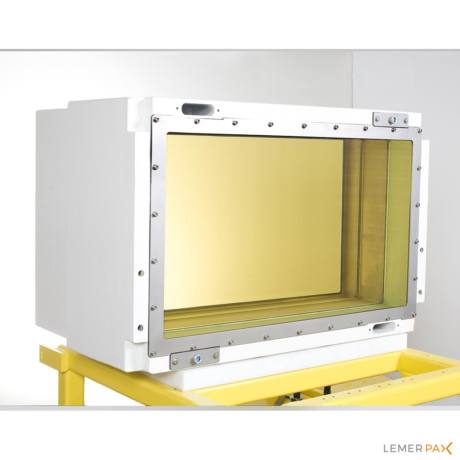

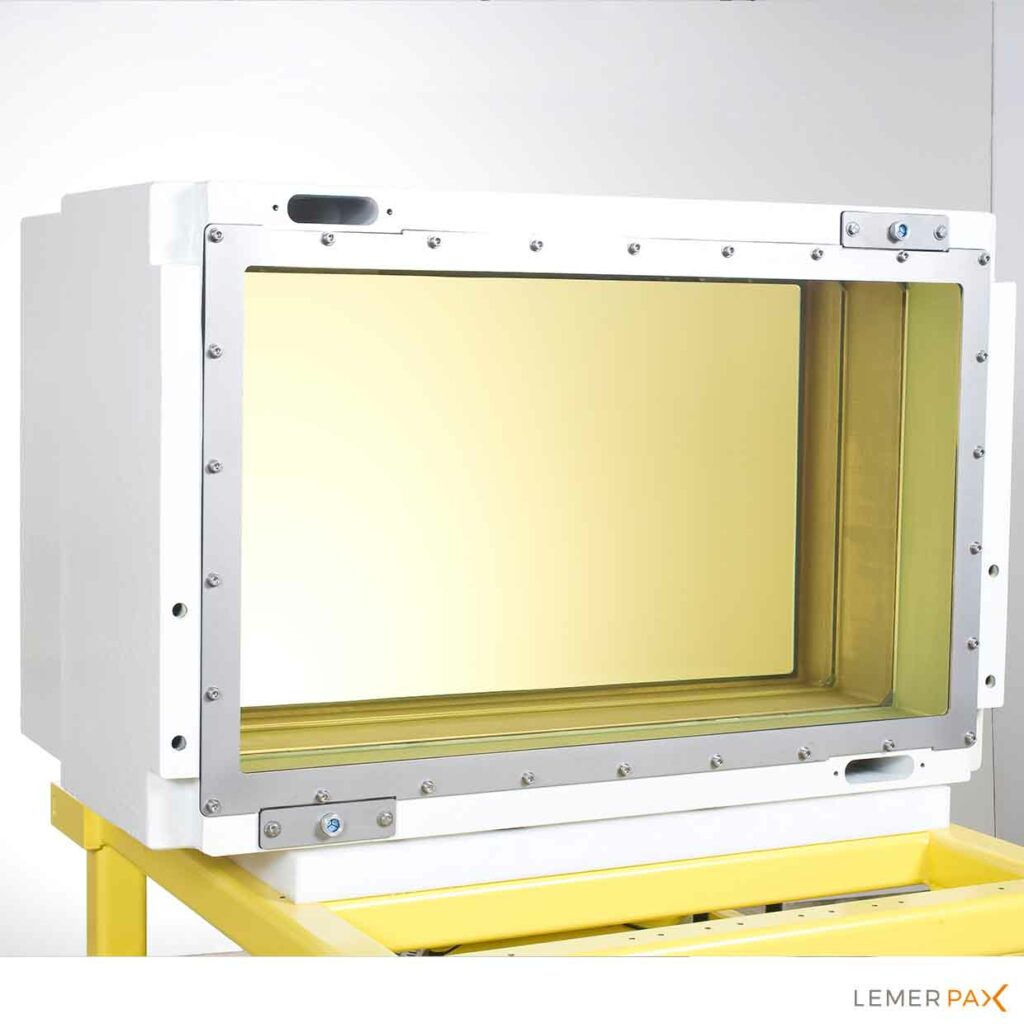

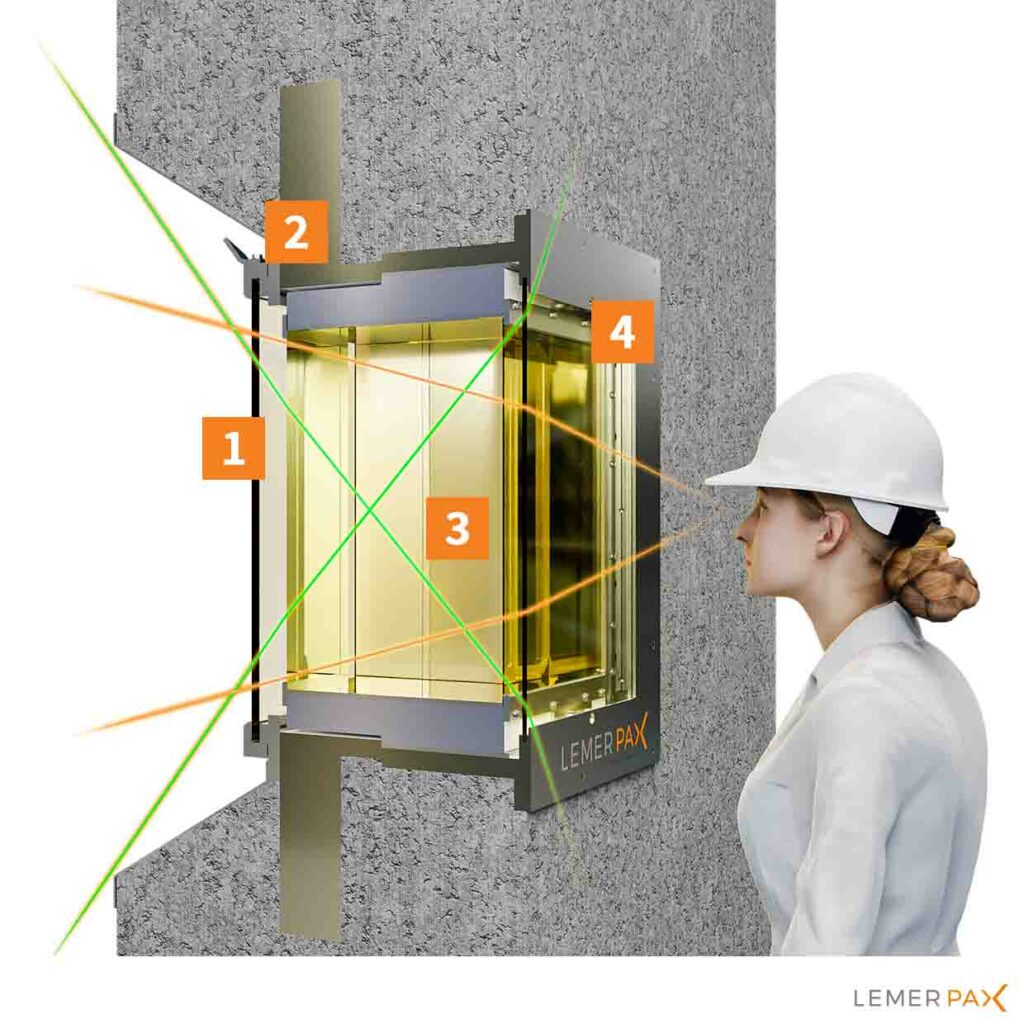

Fenêtres anti-radiation Type D : Hublot blindé multibloc en verre au plomb

Cette fenêtre de type D est généralement composée
de 3 ou 4 sous-ensembles :

• Le fourreau (ou huisserie (insert) à noyer dans le béton) : il s’agit du cadre métallique destiné à accueillir ensuite la fenêtre blindée.
  Il est intégré au mur dans la phase de construction de génie civil et donc noyé dans le béton. Il participe à la protection biologique de la fenêtre. La partie côté chaud est réalisée en inox et avec la Glace Alpha participe à l’étanchéité de la cellule chaude.
• La fenêtre blindée : permettant la vision dans la cellule chaude tout en assurant la protection biologique, elle est composée d’une ou plusieurs dalles de verre intégrées dans une monture métallique. Plusieurs fonctions peuvent être intégrées suivant les besoins du projet, notamment pour maîtriser les atmosphères intérieures enfermées (déshydratant, inertage azote…).
• La glace Alpha : il s’agit de la barrière de confinement étanche du côté chaud. C’est donc la partie la plus proche de la source radioactive. Le choix de sa nuance de matière est donc très lié à sa proximité et au débit de dose de la source radioactive.
• En option, suivant les impératifs du projet ou la technologie choisie pour la dalle de verre située côté opérateur (laminé ou monobloc), une glace de protection peut être nécessaire.

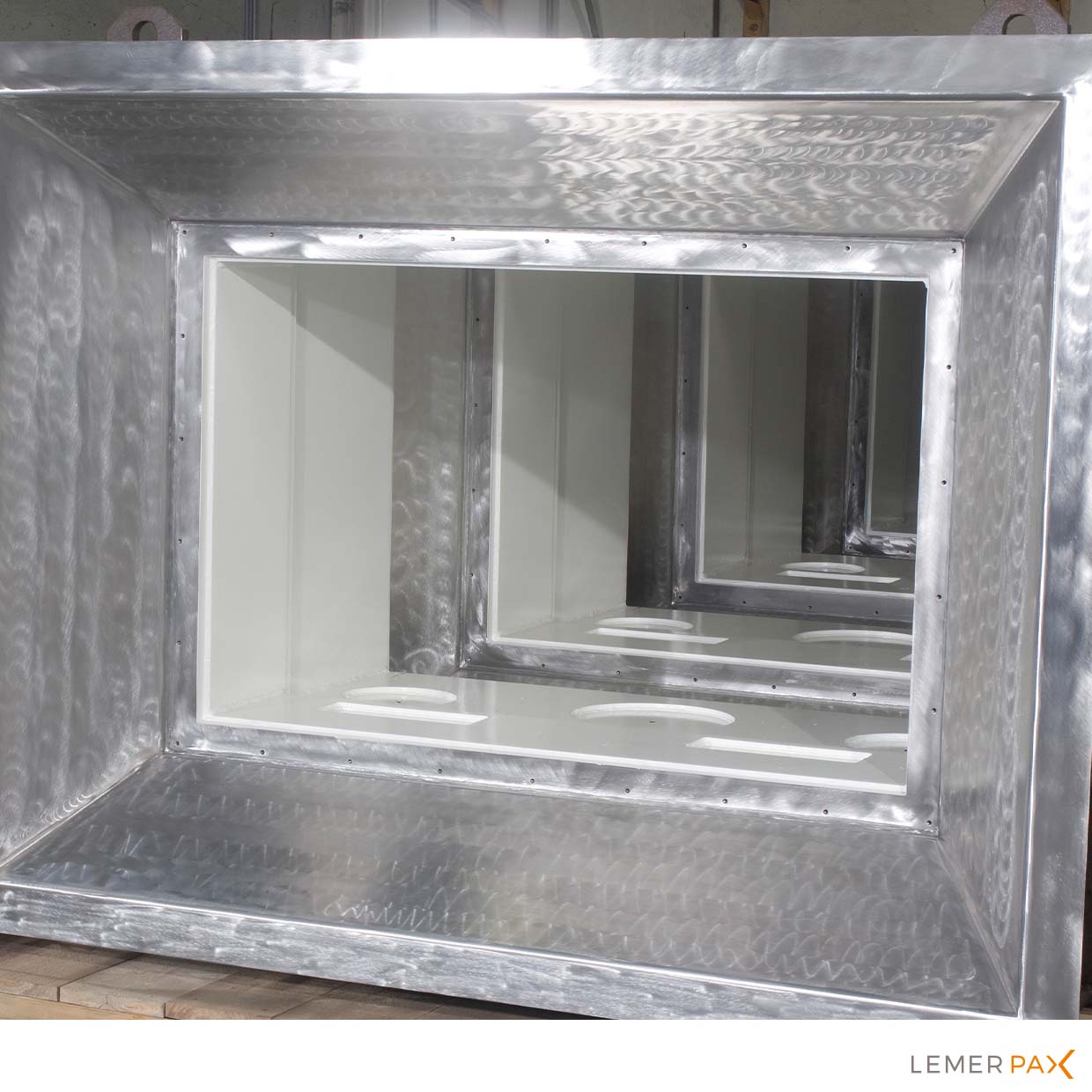

Fourreau (ou huisserie) pour fenêtres anti-radiation (Type D) à incorporer au mur de génie civil

• Pour vos maintenances ou changements de fenêtre, nous pouvons nous adapter au fourreau existant.
• Intégration possible à notre fourreau « Fenêtre » des fourreaux de télémanipulateurs, ou de traversées de paroi pour les passages de câbles électriques ou de tuyaux de gaz.

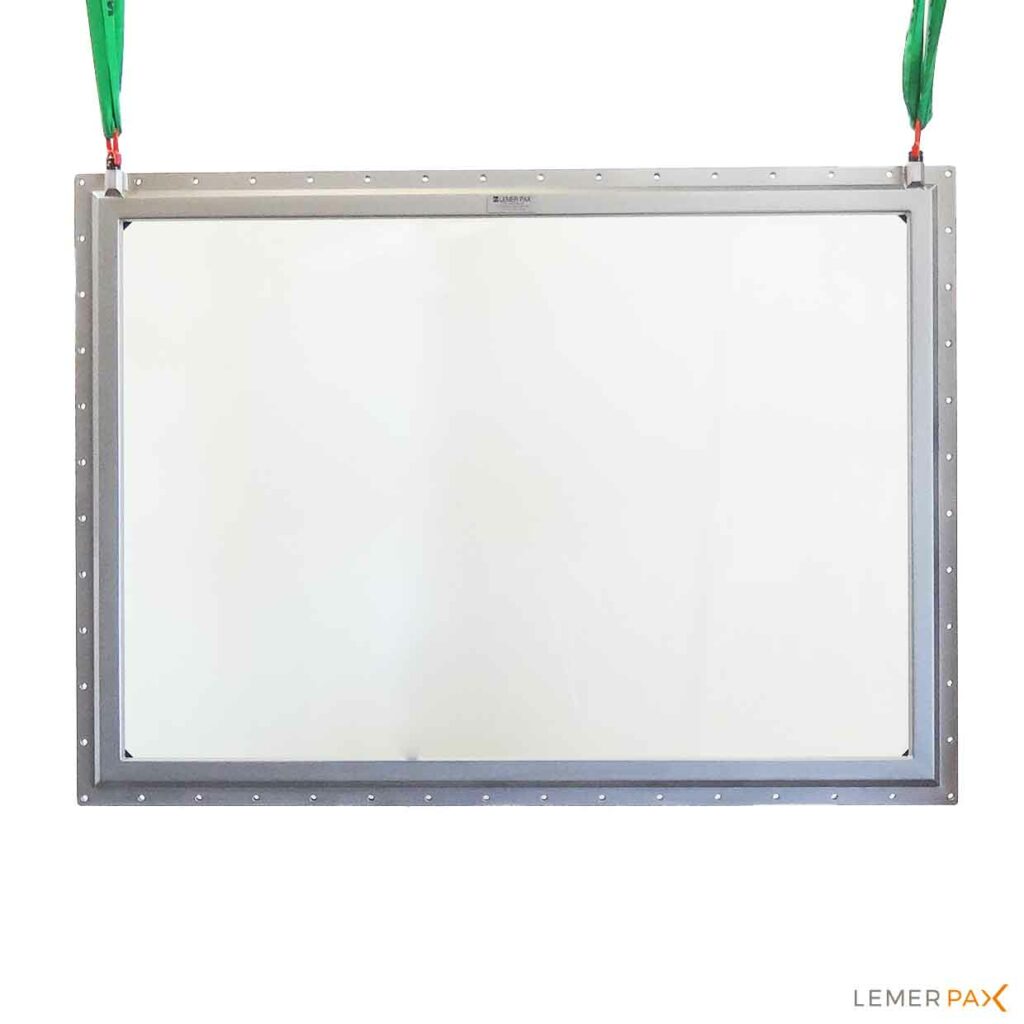

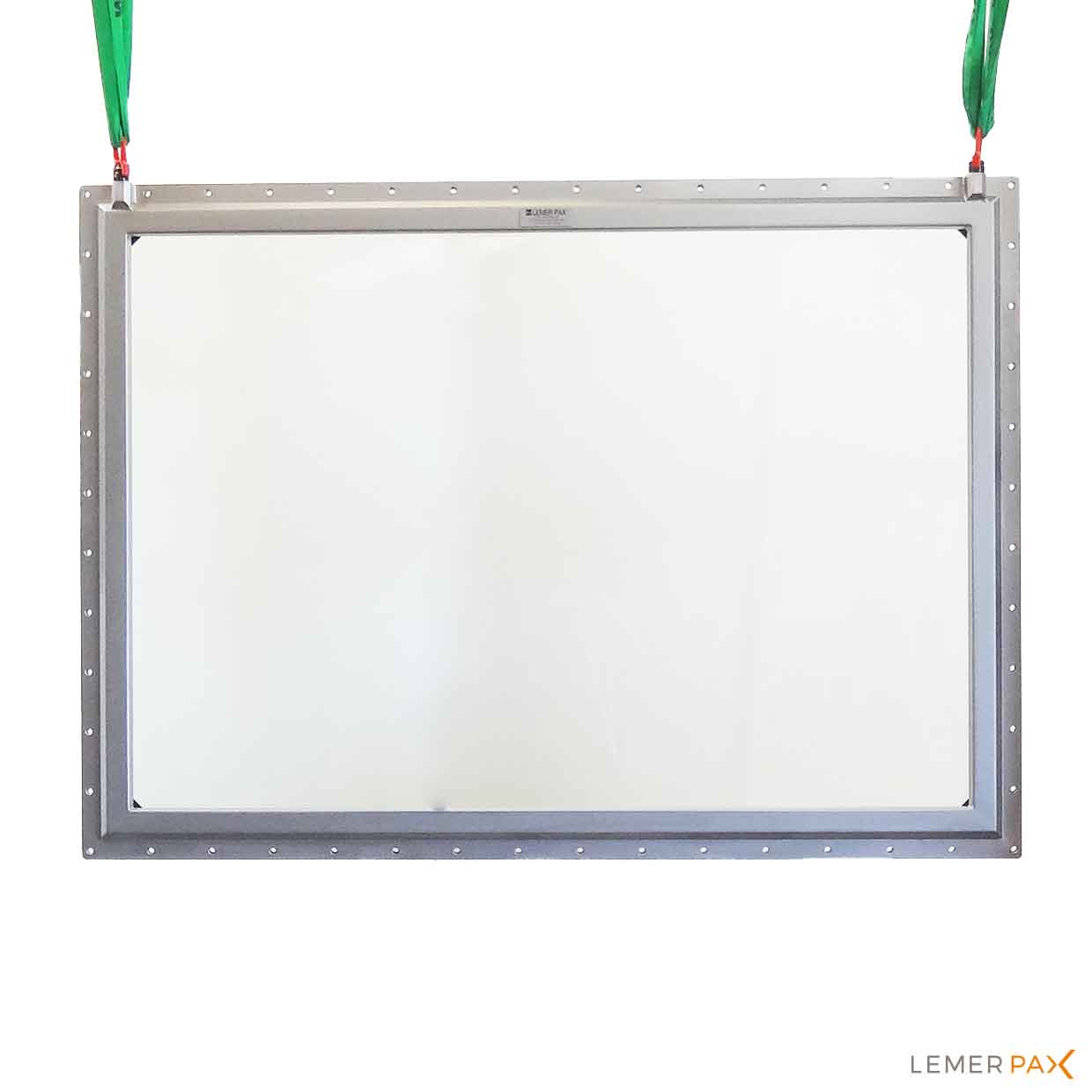

Glaces Alpha : écran de protection et de confinement

La glace Alpha est la barrière étanche de confinement de la cellule chaude. Située côté chaud derrière la fenêtre blindée, et fixée sur le cuvelage intérieur de la cellule chaude, elle assure l’étanchéité entre le milieu radioactif et la zone avant de vision et d’opérabilité.

La glace Alpha assure également le rôle d’écran de protection mécanique des plaques de verre composant la fenêtre blindée.

Elle est composée d’un panneau de vision, de joints d’étanchéité et, le plus souvent, d’un encadrement en inox. Nos glaces Alpha brevetées sans matière organique possèdent une très grande résistance aux radiations (> 10⁸ Gy) et dispensent de toute maintenance durant la période de fonctionnement de la fenêtre.

En fonction des impératifs du projet, Lemer Pax vous propose un large panel de possibilités techniques :

• Nuance de matière du panneau de vision en fonction du type de source, de son activité et de son positionnement
• Démontabilité : soit par l’intérieur de la cellule chaude, en téléopération ou en manuel, soit par l’extérieur après démontage de la fenêtre blindée.
• Étanchéité brevetée composée de joints en alliage métallique non sensibles à l’irradiation. Ce système, sans joint organique, permet de ne plus avoir à réaliser d’opération de maintenance en cours d’exploitation de la cellule chaude
• Conception permettant un test d’étanchéité quotidien, en exploitation, pour s’assurer de la qualité des joints
• Niveau d’étanchéité très élevé, jusqu’à un taux de fuite inférieur à 1×10^-4cm³/sec

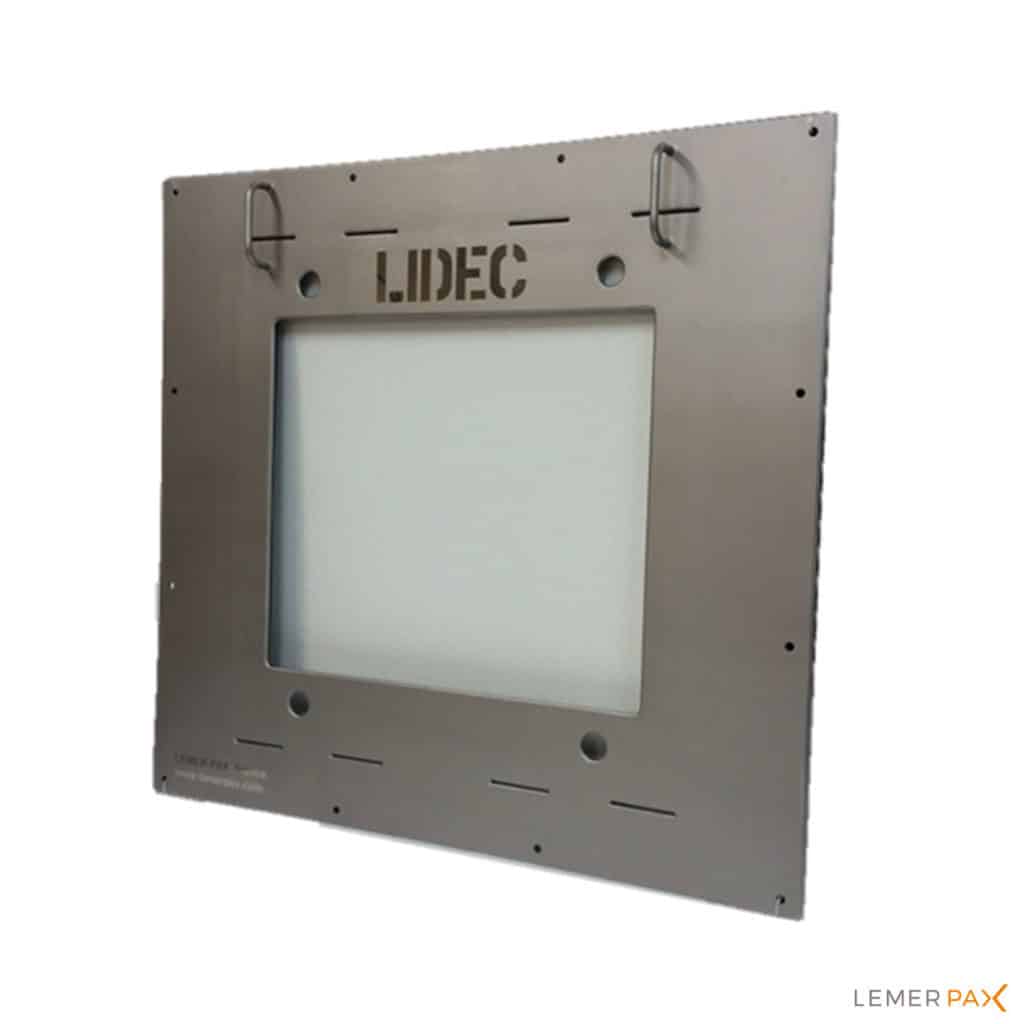

Glaces de protection

Placées côté froid, ces glaces permettent d’assurer la protection des dalles de verre au plomb et peuvent également servir, suivant les cas, de deuxième barrière d’étanchéité.

En option, Lemer Pax vous propose une version coupe-feu 2 heures, permettant d’isoler la zone chaude de la zone avant de manipulation.

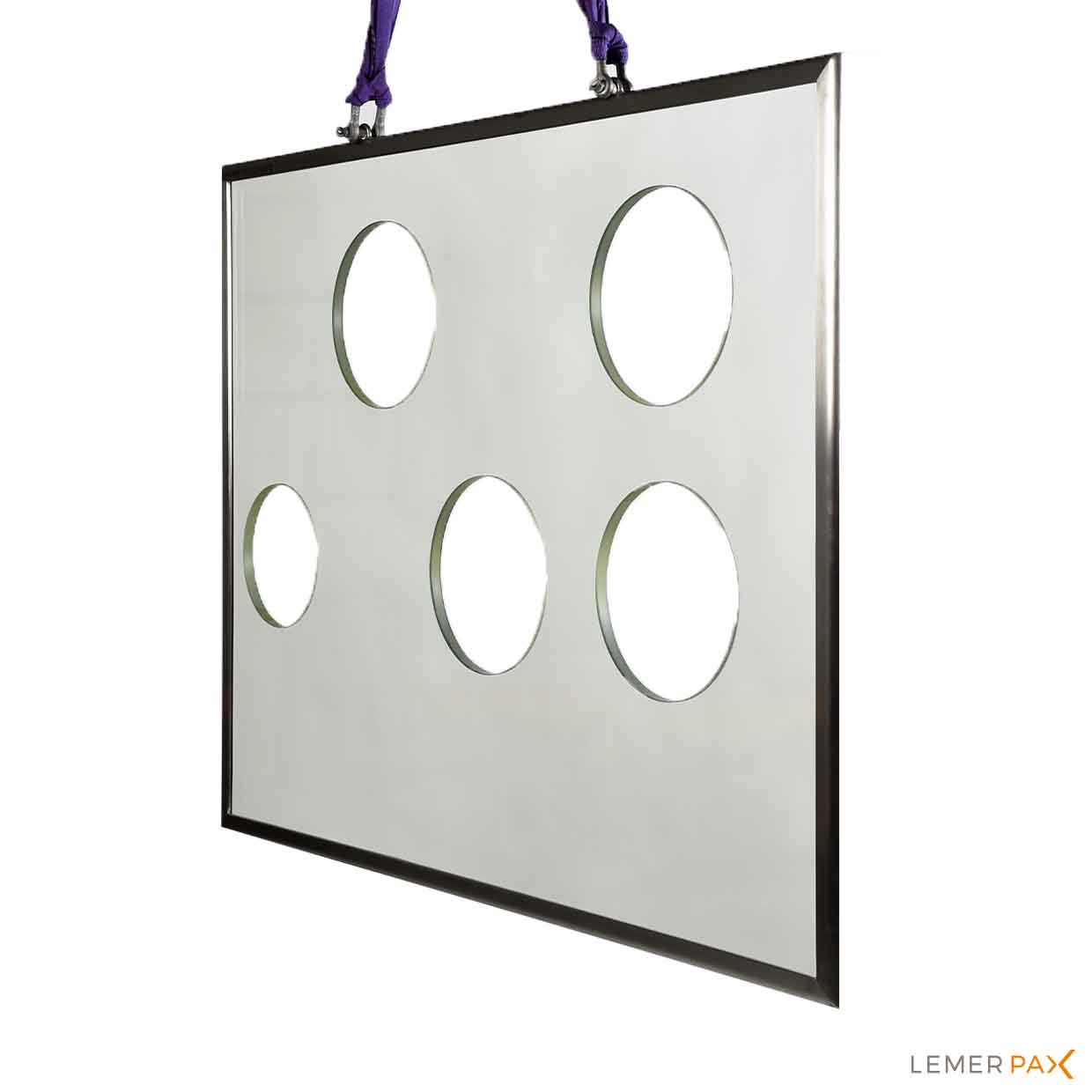

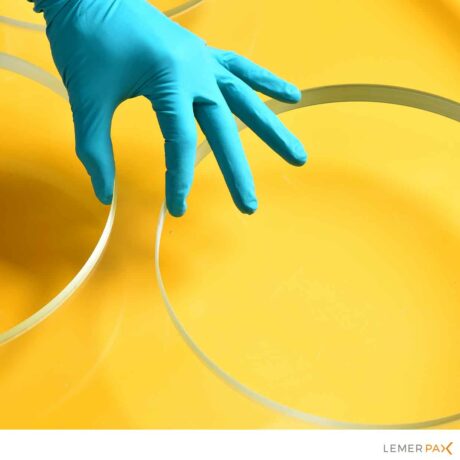

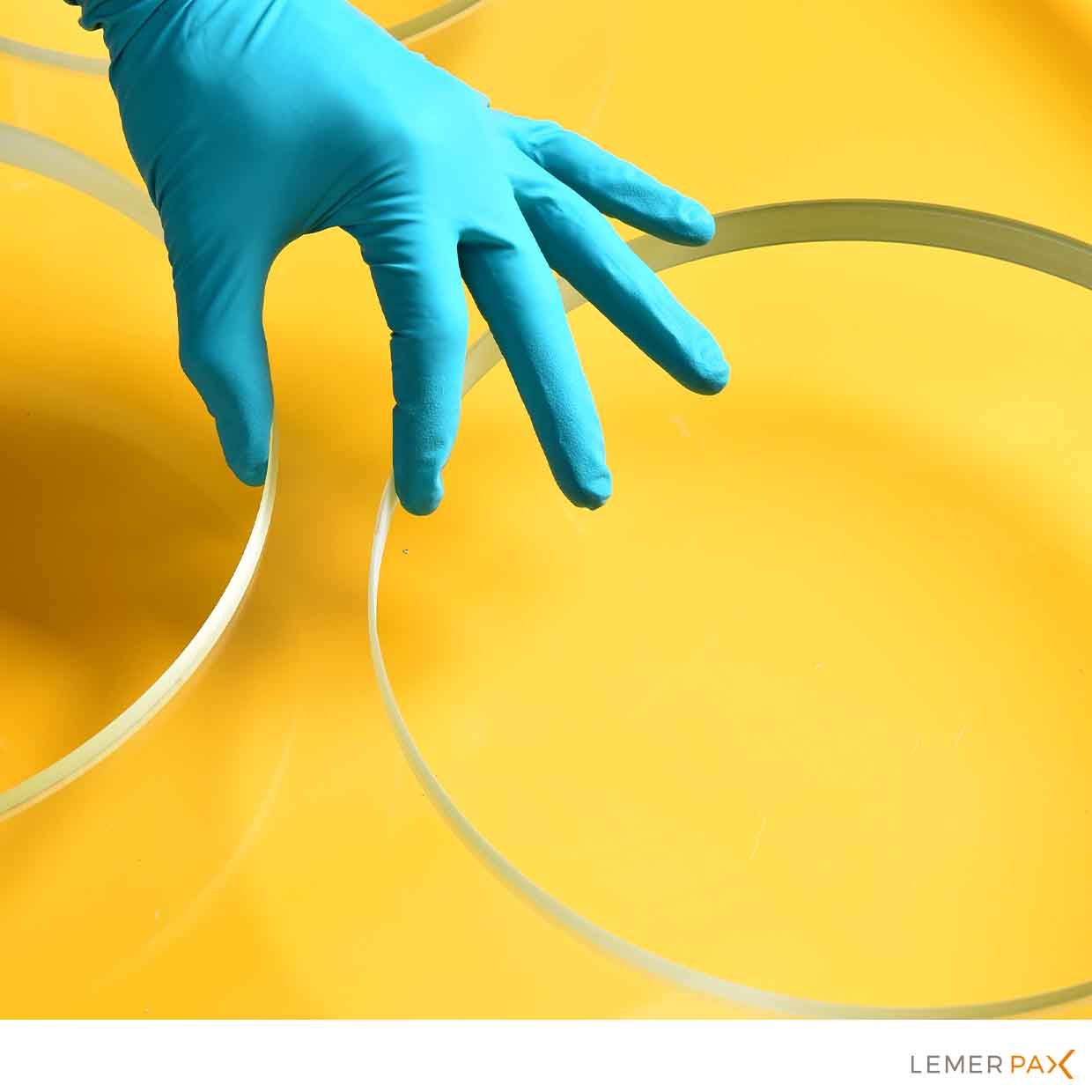

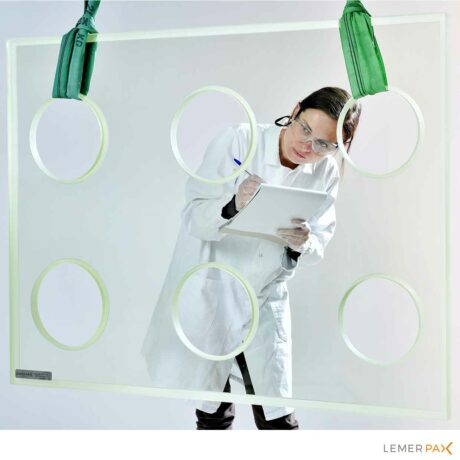

Parois de boîte à gants en verre au plomb usiné

Les panneaux de boîtes à gants en verre au plomb pour faible activité de Lemer Pax vous permettent de travailler sur vos radioéléments en toute sécurité en étant protégé des radiations.

Ces parois de boîtes à gants garantissent l’étanchéité du confinement lors des manipulations dans une atmosphère particulière.

Elles peuvent être fournies en dalle seule ou intégrées dans leur
encadrement inox.

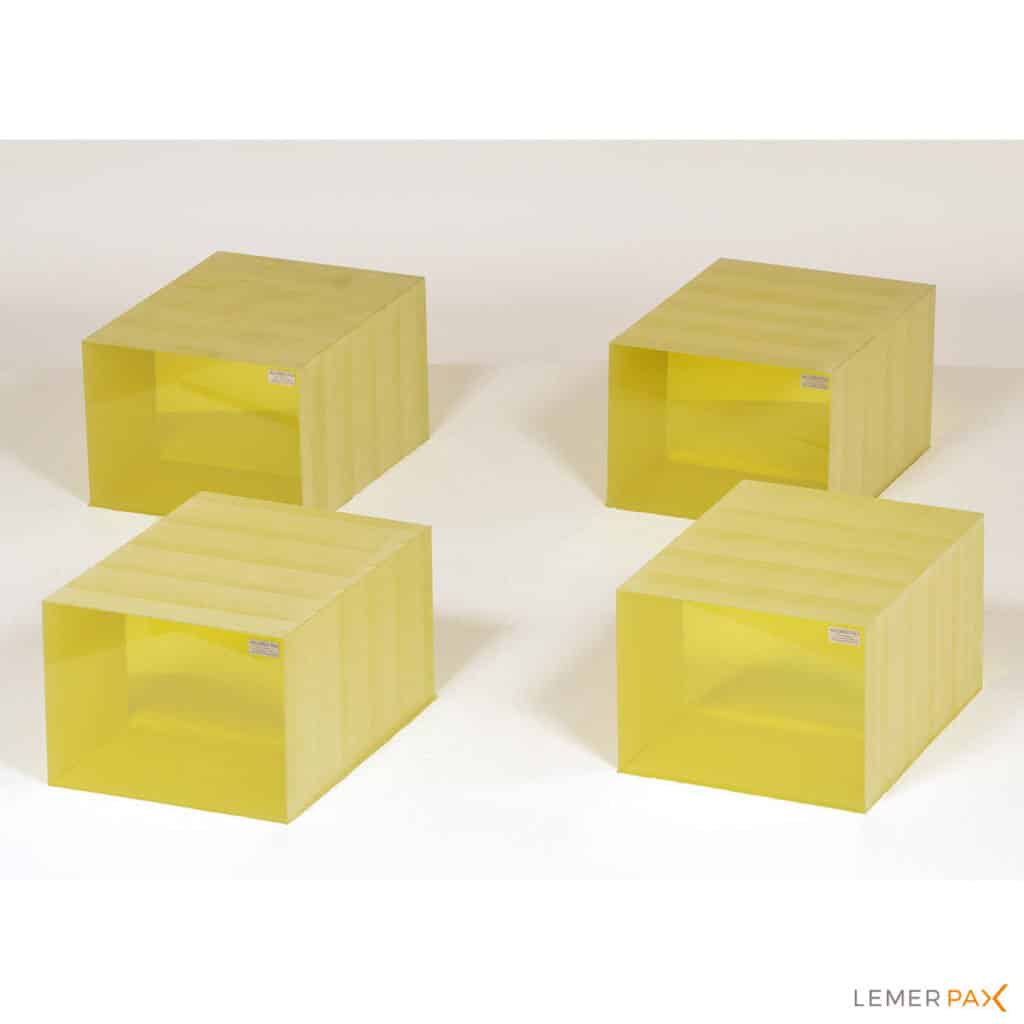

Tous types de verre technique nécessitant une protection contre les radiations

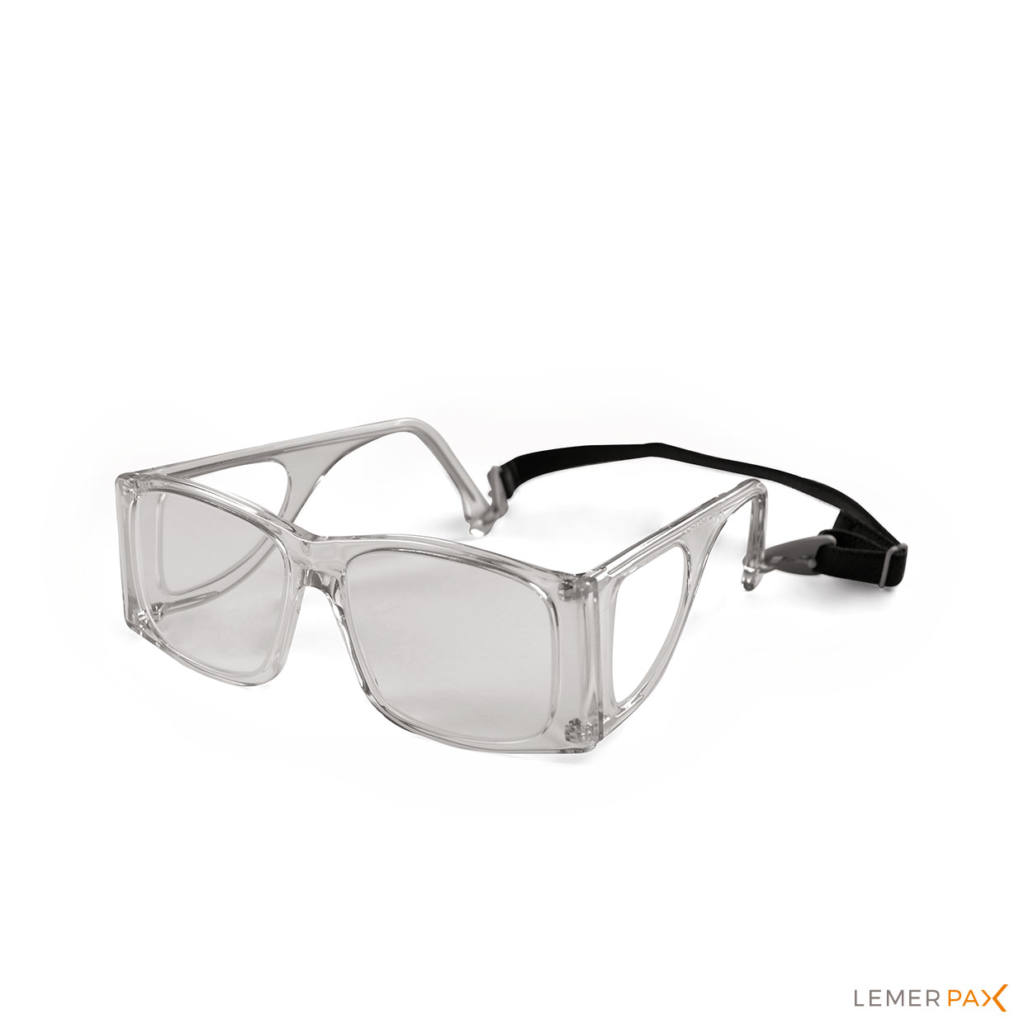

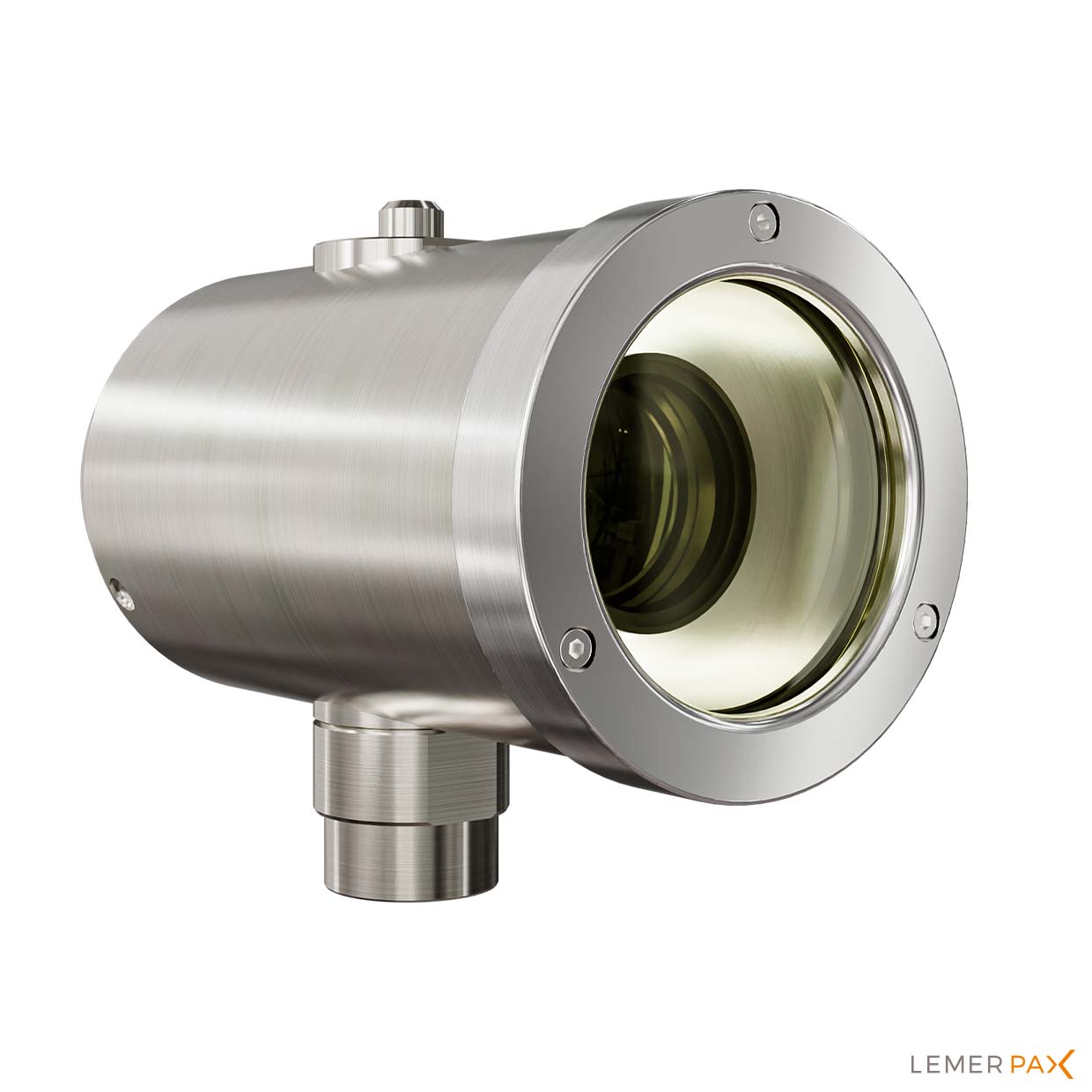

Lunettes, optiques pour caméra (…), pourvoyeur de solutions
globales, Lemer Pax est en mesure de répondre à vos besoins les plus spécifiques en termes de verre technique anti-radiation.
