LES + Transfert sous vide d’échantillons

  • Adaptabilité : configurable selon les besoins
  • Ergonomie : système 100 % télémanipulable
  • Sûreté : fonctionnement 100 % sécurisé
DESCRIPTION
CARACTÉRISTIQUES
PRODUITS ADDITIONNELS

DESCRIPTION

Présentation du système de transfert sous vide d’échantillons radioactifs

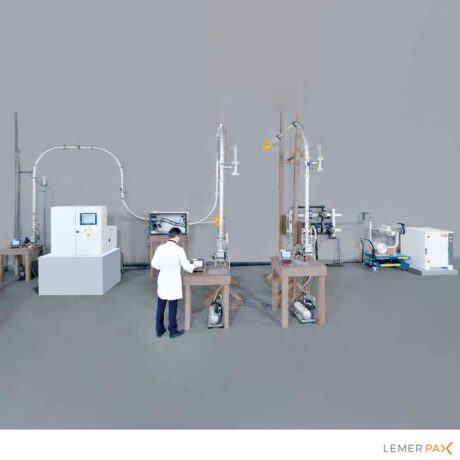

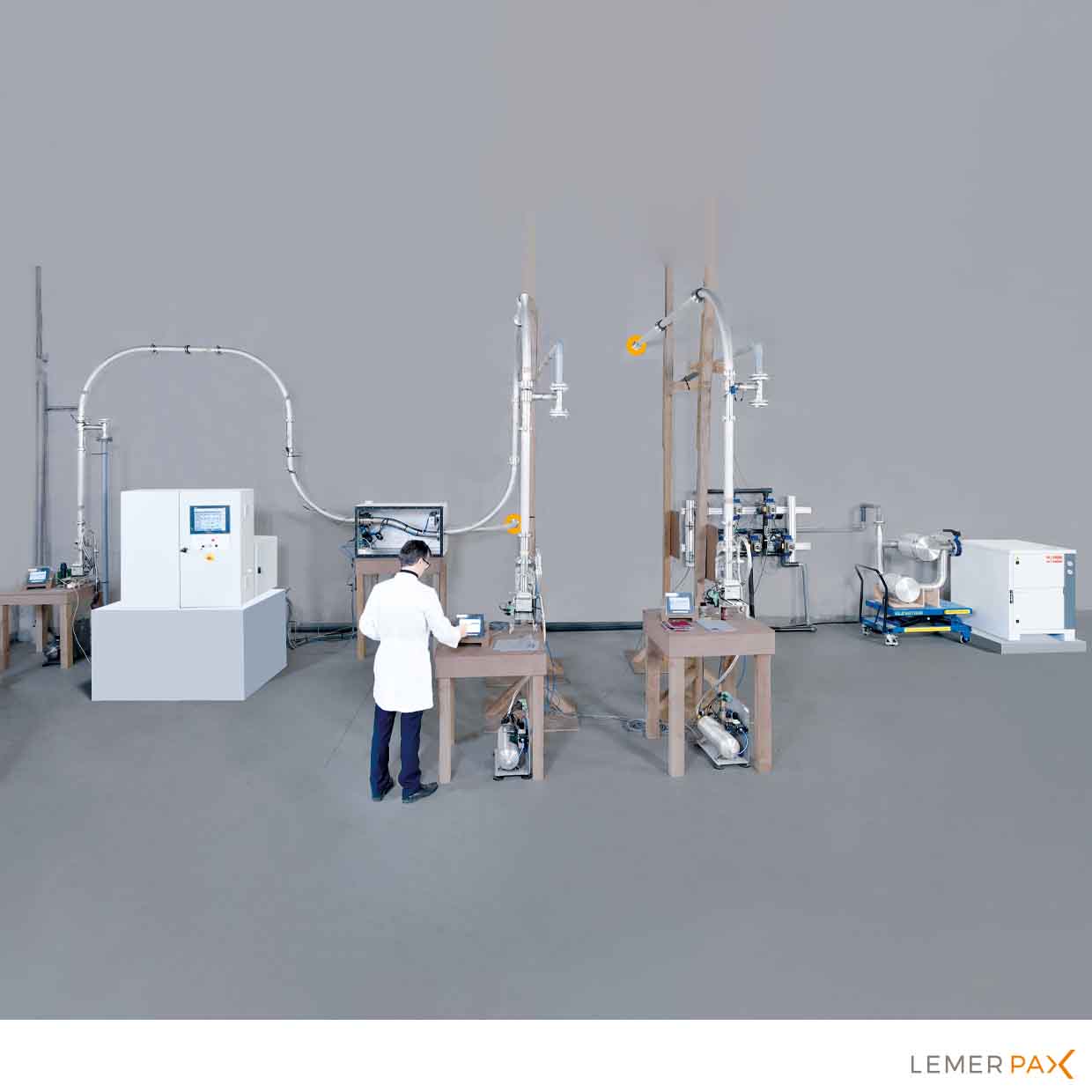

Le système sous vide permet de transférer des échantillons placés dans des navettes entre les différents éléments d’un complexe de paillasse, de boîtes à gants ou d’enceintes blindées.

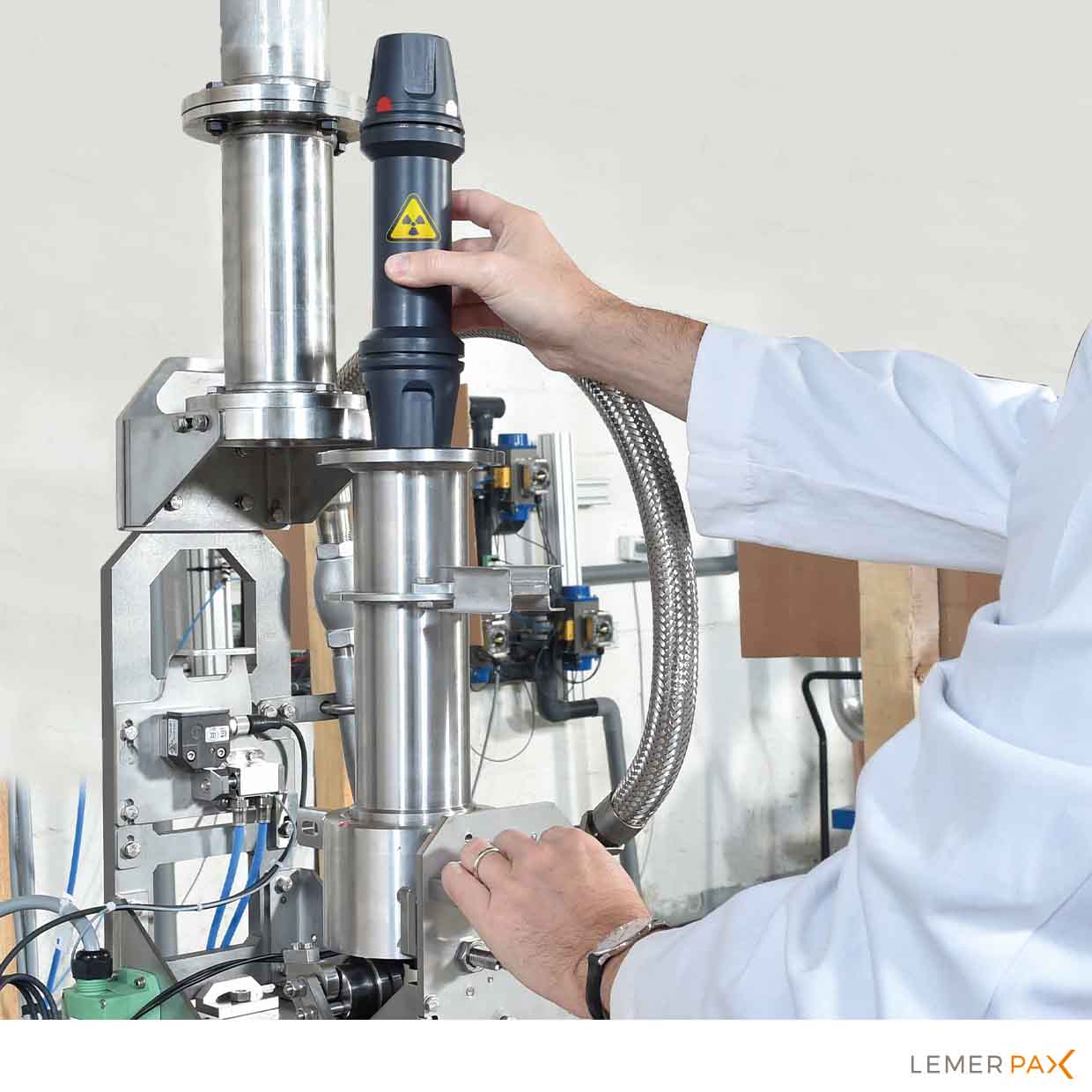

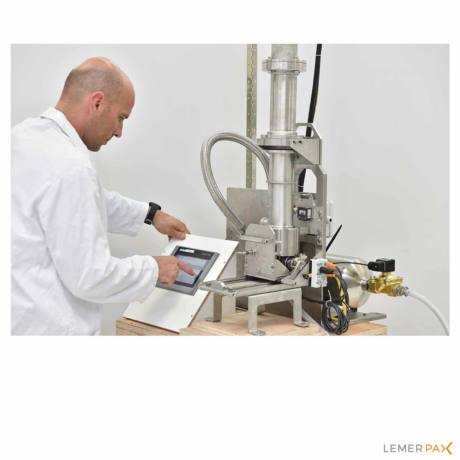

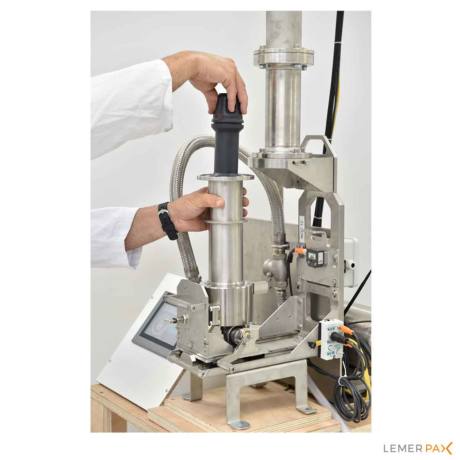

Le transfert est piloté par l’opérateur depuis le pupitre opérateur. La navette est introduite par l’opérateur dans l’une des stations d’expédition/réception. Elle est aspirée dans le circuit de transfert sous vide à l’aide d’un groupe déprimogène.

Un aiguillage permet d’orienter la navette jusqu’à la station de réception choisie par l’opérateur. Le réseau est de type bidirectionnel. Des navettes peuvent être expédiées ou réceptionnées depuis chaque station.

Applications du système de transfert sous vide d’échantillons radioactifs

Les systèmes de transfert sous vide Lemer Pax permettent d’effectuer le transfert de sources radioactives entre différentes enceintes blindées ou boîtes à gants. Ils sont particulièrement adaptés aux domaines du l’industrie, du nucléaire civil et de la recherche.

Fonctionnalités du système de transfert sous vide d’échantillons radioactifs

  1. Multi-station d’expédition/réception sur un même réseau
  2. Système télémanipulable
  3. Gare d’aiguillage multipliant les possibilités de transfert
  4. Détection de positionnement durant le transfert et visualisation



CARACTÉRISTIQUES

  • Vitesse de transfert : 5 à 10 m/s (transfert bi-directionnel)
  • Grande longueur de transfert : jusqu’à 1500 m déjà réalisés, avec des hauteurs de transfert de 20 m et des rayons de courbures de 500 mm
  • Intégration des stations sur une simple paillasse, dans des boîtes à gants ou enceintes blindées
  • Navette de transfert : pour des échantillons de dimensions maximum de Ø 35 x 215 mm, et de 1 kg maximum
