Airshield
Référence :
Airshield®-300
Retrouvez l'ensemble des références de ce produit en téléchargeant la fiche produit
Traversée de ventilation pour enceintes blindées
LES + Airshield
- Conformité réglementaire : Norme NF ISO 15080 et M62-233
- Ajustabilité : très faible perte de charge du flux d’air et possibilité de monter plusieurs systèmes en parallèle pour un débit d’air élevé
- Simplicité : l’assemblage vis/virole est réalisé par frettage de la vis dans la virole correspondante
DESCRIPTION

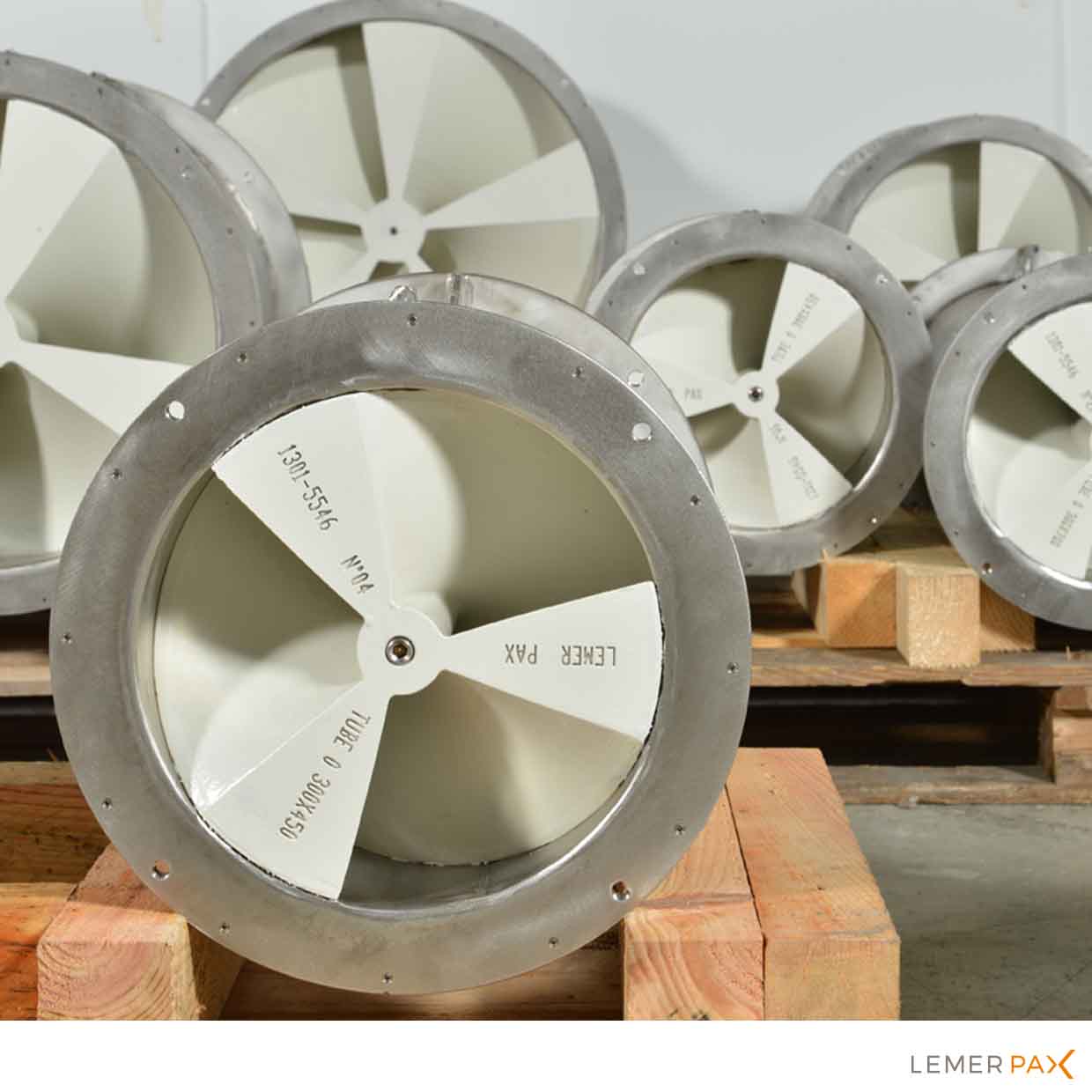

Airshield est un système de traversée de ventilation qui permet une jonction étanche avec le revêtement intérieur des enceintes blindées aux rayonnements gamma.
Les traversées de ventilation sont chacune composées de deux éléments principaux, la virole et la vis hélicoïdale :
- La virole intègre à chaque extrémité des brides permettant le raccordement au réseau de ventilation.
- La vis est assemblée et frettée dans la virole conformément à la norme. L’ensemble est équipé de bouchons étanches, d’extrémités et d’obturateurs sur les taraudages des brides.
L’ensemble est équipé de bouchons étanches d’extrémités et d’obturateurs sur les taraudages des brides.
Airshield conserve l’homogénéité de la radioprotection
À sa livraison, la traversée est prête à être intégrée dans les banches de coulée du génie civil avant coulée du béton.
Les systèmes d’assemblage sont réalisés dans des nuances d’acier compatibles avec celles employées pour la réalisation de la virole et des brides de raccordement.
Airshield permet de ventiler une enceinte blindée en sauvegardant l’homogénéité de radioprotection au travers des parois de génie civil.
Airshield est conforme aux normes NF ISO 15080 et M62-233.

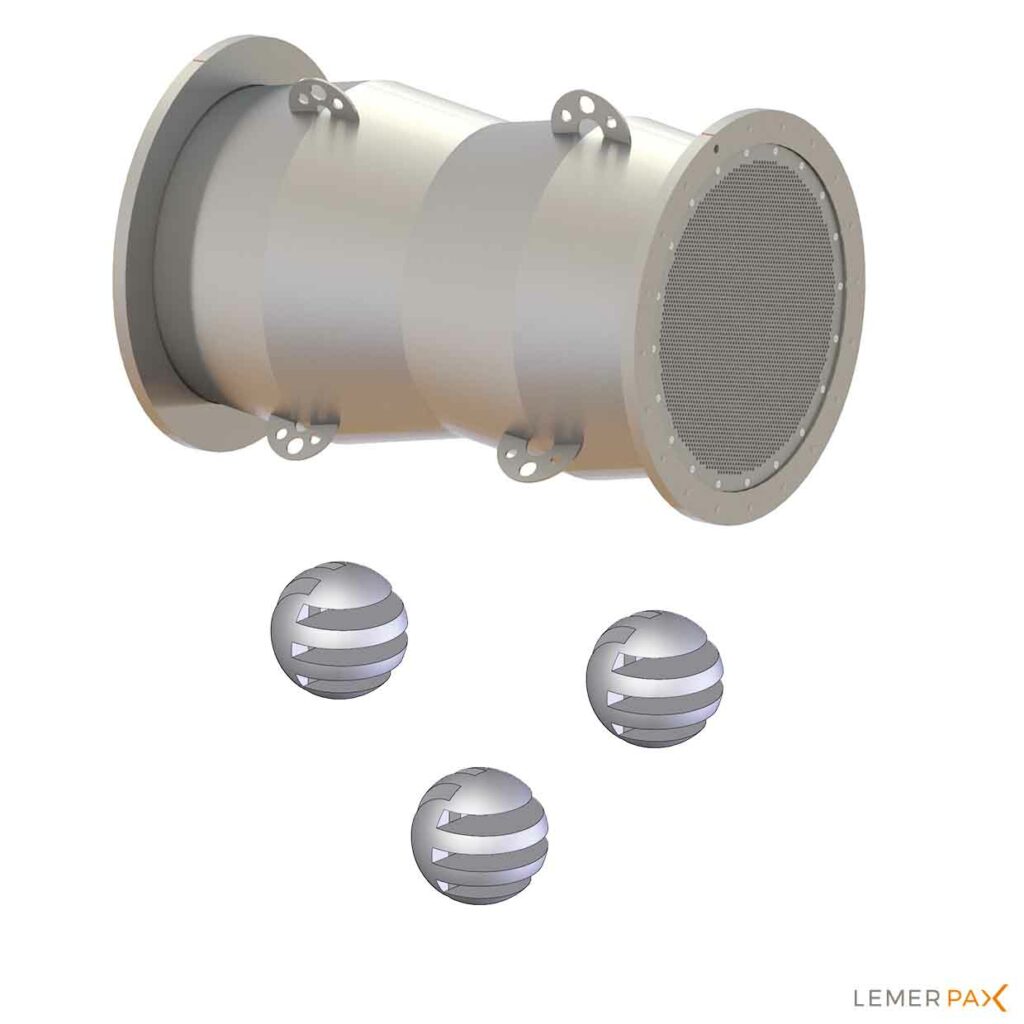

Airshield® neutron
Lemer Pax a développé des traversées permettant l’atténuation de rayonnements spécifiques, notamment les rayonnements neutroniques.
Il s’agit d’un fourreau inox dans lequel des milliers de billes sont enfermés. La conception de ces billes combine plusieurs particularités :
- Leur composition chimique est spécialement étudiée pour offrir la meilleure atténuation à votre source radioactive,
- Leur forme géométrique permet de multiplier les surfaces de collision et d’interaction avec les rayonnements tout en favorisant l’écoulement aéraulique.
CARACTÉRISTIQUES
- Diamètre nominal de vis - TVEB-300 : 300 mm // TVEB-500 : 500 mm // TVEB-750 : 750 mm
- Longueur minimale théorique - TVEB-300 : 450 mm // TVEB-500 : 600 mm // TVEB-750 : 800 mm
- Longueur maximale recommandée - TVEB-300 : 2200 mm // TVEB-500 : 2200 mm // TVEB-750 : 2200mm
- Pas de l’hélice - TVEB-300 : 600 mm // TVEB-500 : 800 mm // TVEB-750 : 1000 mm
- Nombre de filet à L min. - TVEB-300 : 3 // TVEB-500 : 4 // TVEB-750 : 5
- Epaisseur d’un filet suivant l’axe - TVEB-300 : 60 mm // TVEB-500 : 60 mm // TVEB-750 : 60 mm
- Diamètre du noyau - TVEB-300 : 50 mm // TVEB-500 : 80 mm // TVEB-750 : 110 mm
- Section utile de passage de l’air - TVEB-300 : 0.034 m² // TVEB-500 : 0.104 m² // TVEB-750 : 0.300 m²
- Epaisseur minimum de la virole - TVEB-300 : 2 mm // TVEB-500 : 2 mm // TVEB-750 : 3 mm
- Masse au mètre linéaire (hors brides) - TVEB-300 : Env 170 kg // TVEB-500 : Env 455 kg // TVEB-750 : Env 935 kg
