VENTAJAS

  • Conformidad normativa: Norma NF ISO 15080 y M62-233
  • Ajustable: muy baja perdida de carga de flujo de aire y posibilidad de poner varios sistemas en paralelo para un flujo de aire elevado
  • Simplicidad: el montaje del tornillo/anillo se realiza por ajuste de contracción del tornillo en el anillo correspondiente
DESCRIPCIÓN
CARACTERÍSTICAS
PRODUCTOS ADICIONALES

DESCRIPCIÓN

Presentación del Airshield

Airshield es un sistema de penetración de ventilación integrado en las paredes de hormigón.

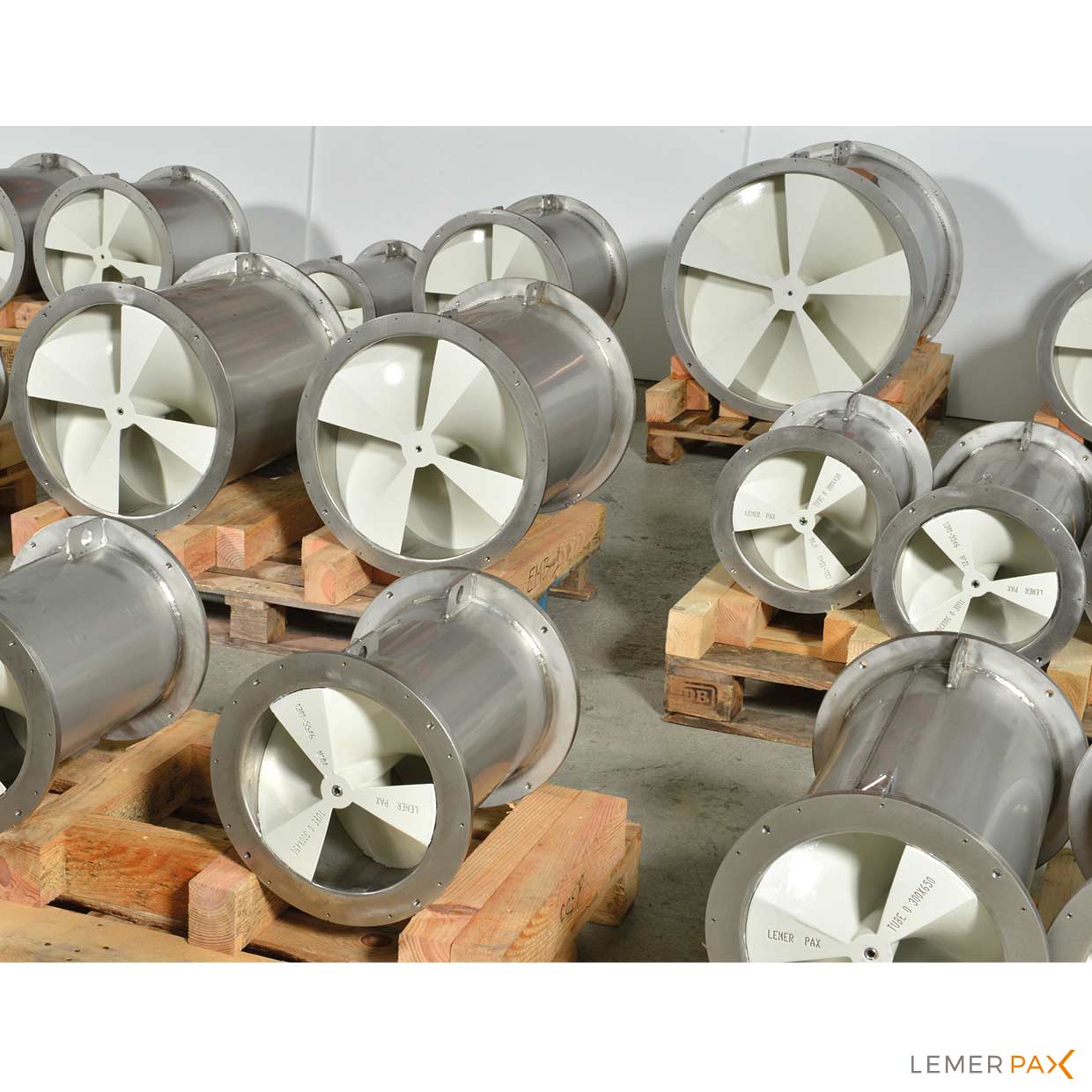

Las penetraciones de ventilación Airshield están compuestas de dos elementos principales el anillo y el tornillo helicoidal:

  • El anillo integra en cada extremo dos bridas que permiten su conexión a la red de ventilación
  • El tornillo se ensambla y se comprime en el anillo de conformidad con la norma. El conjunto está equipado con tapones de sellado, extremos y obturadores en las roscas de las bridas.

En el momento de su entrega, el sistema de penetración está listo para ser integrado en los lechos de vertido de la construcción antes del vertido del hormigón.

Los sistemas de ensamblaje están hechos en variedades de acero compatibles con los utilizados para la construcción de la virola y las bridas de conexión.

Usos de Airshield

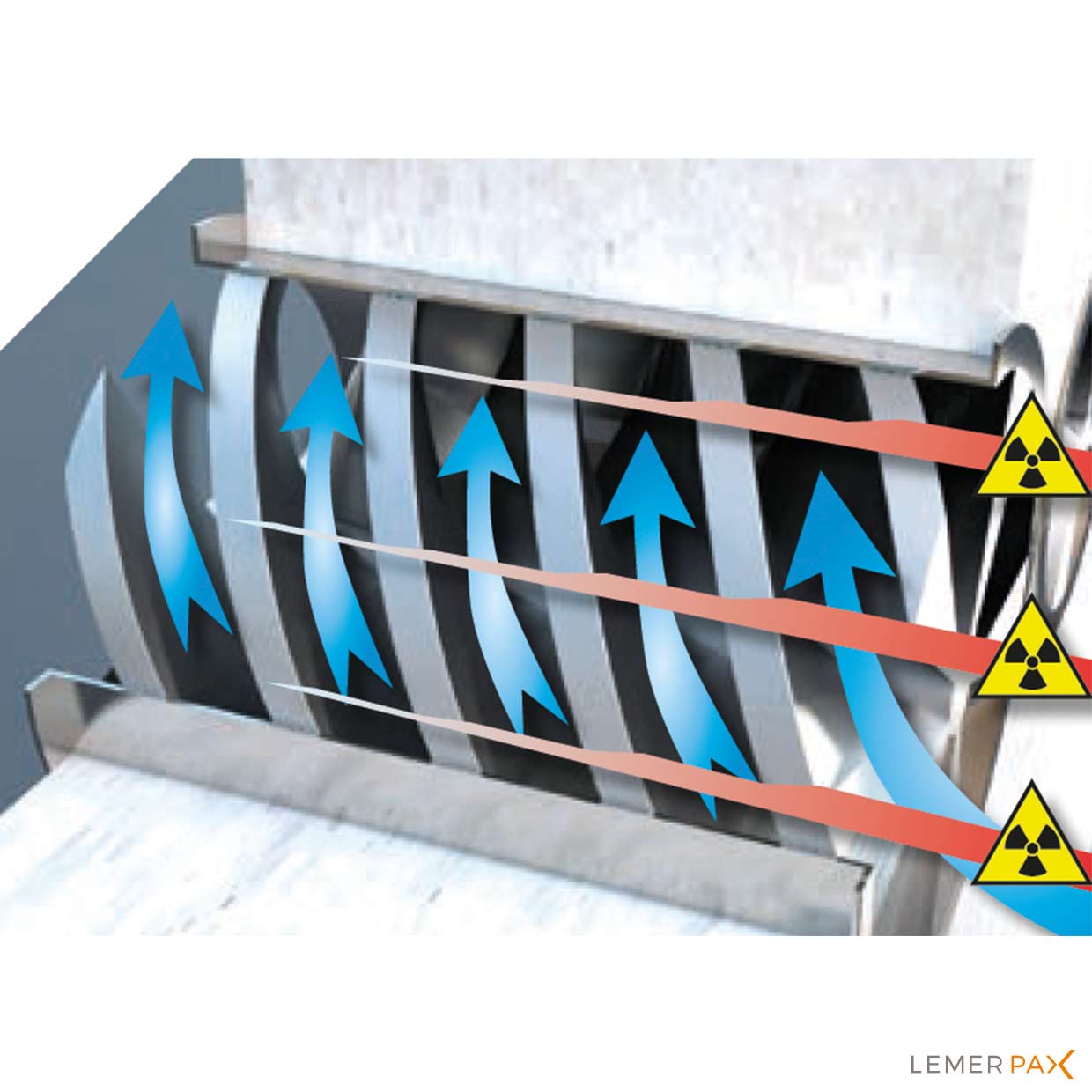

Airshield permite ventilar una celda blindada salvaguardando la homogeneidad de la protección radiológica a través de paredes de ingeniería civil.

CARACTERÍSTICAS

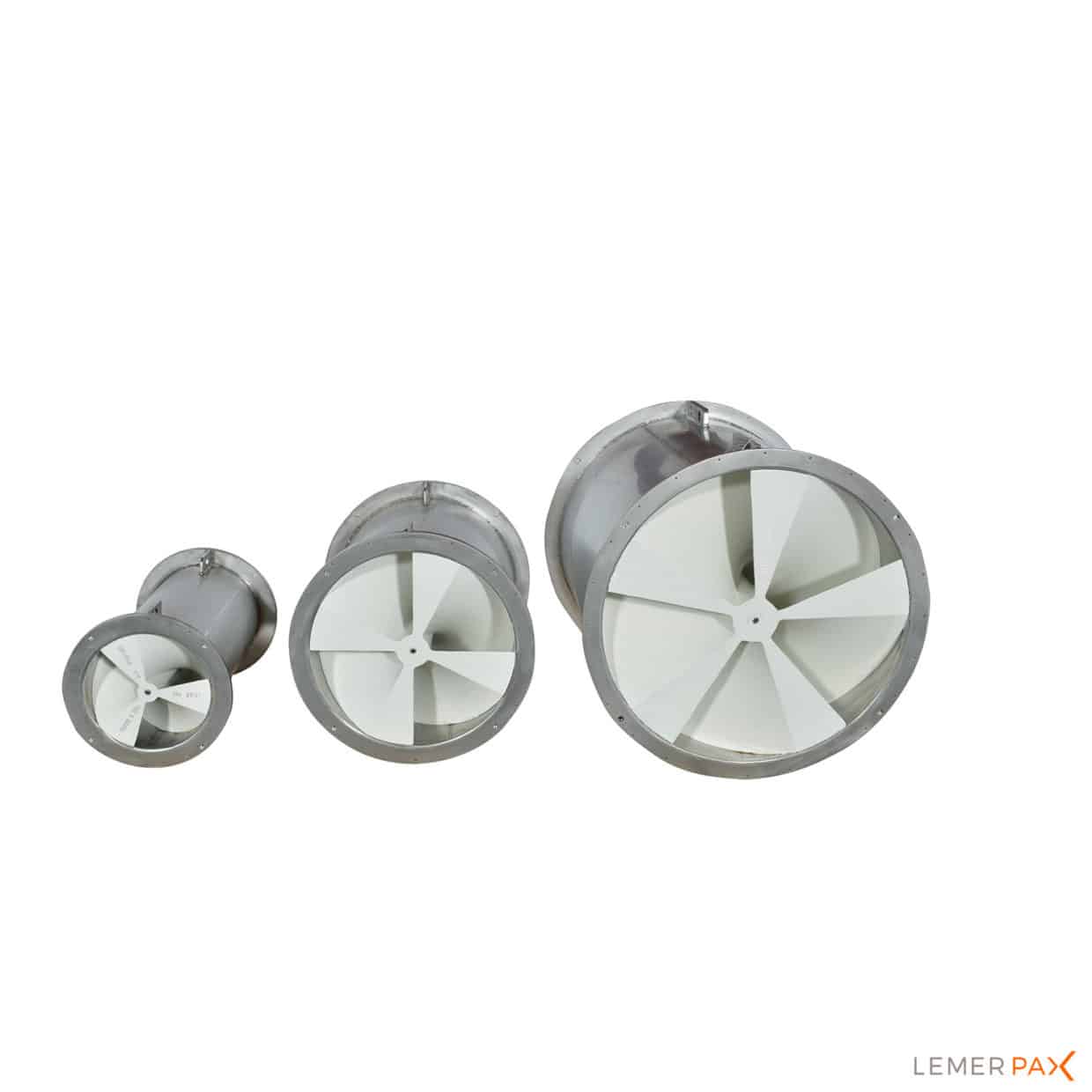

  • Diámetro nominal del tornillo - TVEB-300 : 300 mm // TVEB-500 : 500 mm // TVEB-750 : 750 mm
  • Largo mínimo teórico - TVEB-300: 450 mm // TVEB-500: 600 mm // TVEB-750: 800 mm
  • Largo máximo recomendado - TVEB-300: 2200 mm // TVEB-500: 2200 mm // TVEB-750: 2200mm
  • Paso de la hélice - TVEB-300: 600 mm // TVEB-500: 800 mm // TVEB-750: 1000 mm
  • Número de vueltas del tornillo en una longitud mínima - TVEB-300: 3 // TVEB-500: 4 // TVEB-750: 5
  • Grosor de una vuelta de tornillo a lo largo del eje - TVEB-300: 60 mm // TVEB-500: 60 mm // TVEB-750: 60 mm
  • Diámetro del núcleo - TVEB-300: 50 mm // TVEB-500: 80 mm // TVEB-750: 110 mm
  • Área efectiva de flujo de aire - TVEB-300: 0.034 m² // TVEB-500: 0.104 m² // TVEB-750: 0.300 m²
  • Grosor mínimo del anillo - TVEB-300: 2 mm // TVEB-500: 2 mm // TVEB-750: 3 mm
  • Masa por metro lineal (excluyendo las bridas) - TVEB-300: Aprox. 170 kg // TVEB-500: Aprox. 455 kg // TVEB-750 : Aprox. 935 kg
