VENTAJAS

  • Seguridad: cabezal de la bomba situado dentro de la célula caliente con un motor externo, mantenimiento desde fuera del equipo
  • Ajustes: bomba de arranque automático de 4,5 m y rango de caudal ajustable de 1,5 l/h a 12 l/h
  • Fiabilidad: Fiabilidad: Precisión de transferencia superior al 97,5% (después de la calibración de la bomba y el conjunto de tuberías)
  • Resistencia: presión de retroceso limitada a 2 barras y mantenida en dosis acumulada a 6.104 Gy bajo un flujo de 2 Gy/h máximo
DESCRIPCIÓN
CARACTERÍSTICAS
PRODUCTOS ADICIONALES

DESCRIPCIÓN

Presentación de la bomba de transferencia CPR20

La bomba CPR20 permite la transferencia de productos agresivos y/o radiactivos. Su diseño garantiza protección homogénea contra la radiación equivalente a 1 m de hormigón ordinario.

Usos de la bomba de transferencia CPR20

Estas bombas pueden ser utilizadas para realizar circuitos de transferencia de efluentes líquidos entre diferentes tanques de almacenamiento o para crear una red de distribución de bombas de muestreo.

4 elementos principales componen la bomba

  • Una parte mecánica estática

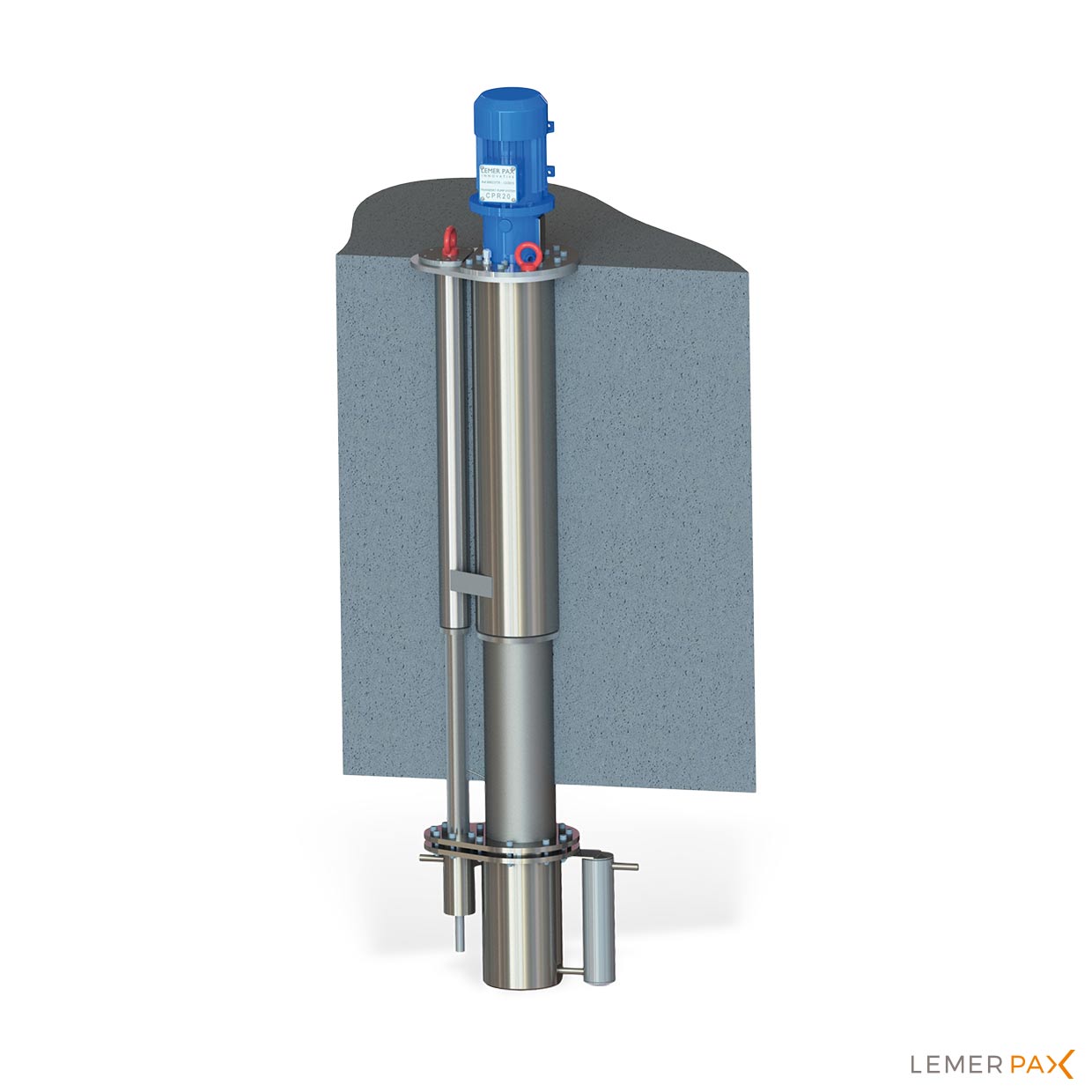

Sumergido en la mampostería de la celda caliente, una funda de acero inoxidable facilita la integración de la bomba y la parte de control de flujo.

Dentro de una celda caliente, una carcasa de acero inoxidable hermética, fijada a la vaina, se adapta al cabezal de la bomba y al sistema de regulación del caudal. Permite la conexión de las 3 unidades de tubos: succión, respaldo y retorno al tanque de aspiración.

Asegura también la bomba cargada.

  • Una pieza de accionamiento mecánico de la unidad montada desde fuera de la celda caliente

    • Un motor trifásico
    • Un árbol de transmisión
    • Soporte de cabezal de bomba con sensor de temperatura y sensor de presencia de líquido.
  • Una pieza de ajuste mecánico de flujo montada desde fuera de la celda caliente

    • Un árbol de sujeción
    • Un cabezal de ajuste con orificios calibrados y tamices protectores.
  • Una pieza eléctrica y de control agrupada en una caja de acero inoxidable

    • Una unidad programable con un atenuador de frecuencia para analizar el consumo de energía.
    • Una pantalla táctil para el control de diálogo y visualización en tiempo real de las diferentes fases de transferencia.
    • Una parada de emergencia y de desconexión total

CARACTERÍSTICAS

  • Bomba CPR20 (y su vaina) - Dimensiones : L 1.410 x A 320 x A 270 mm Peso: 170 kg
  • Índice de protección IP 55
  • Tablero de control - Dimensiones: L 500 x A 500 x A 300 mm Peso: 16 kg
  • Modo de funcionamiento: continuo
  • Características mecánicas y eléctricas de la bomba:
  • Velocidad de rotación: 950 rpm/min
  • Máximo de corriente consumida por el aparato: 3 A
  • Tiempo de vida: 8000 horas mínimo (fuera de la radiación)
  • Alimentación eléctrica: 3 x 230/400 V + neutro
  • Ruido en funcionamiento: inferior a 80 dB
  • Material de los componentes principales: Acero inoxidable 316
